將電流源上的三相電流線接到CT一次側的進線側，黑色的接到出線側（反向后的輸出值顯示為反極性的值），將無線遙控的電流測試線夾到要測試的二次繞組之間（在保護裝置上也可讀取二次值），注意繞組電流的流向，測量線的指向應與其相同，并且二次測試線應插入遙控對應相的入口，電壓源與升壓箱之間用航插電纜連接，然后將電壓線與PT的一次側連接，注意進出線的方向，將PT二次側與遙控相連，插入對應的電壓測量口內即可進行電壓二次測量，也可在保護裝置上讀取。

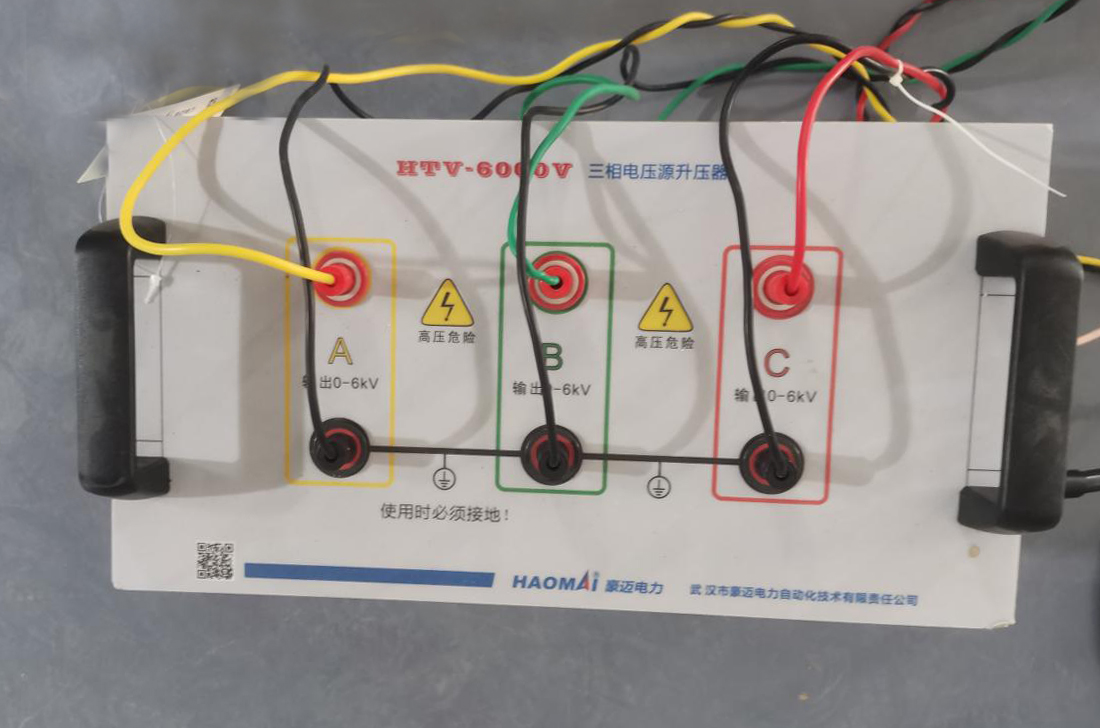

△  裝置接線圖

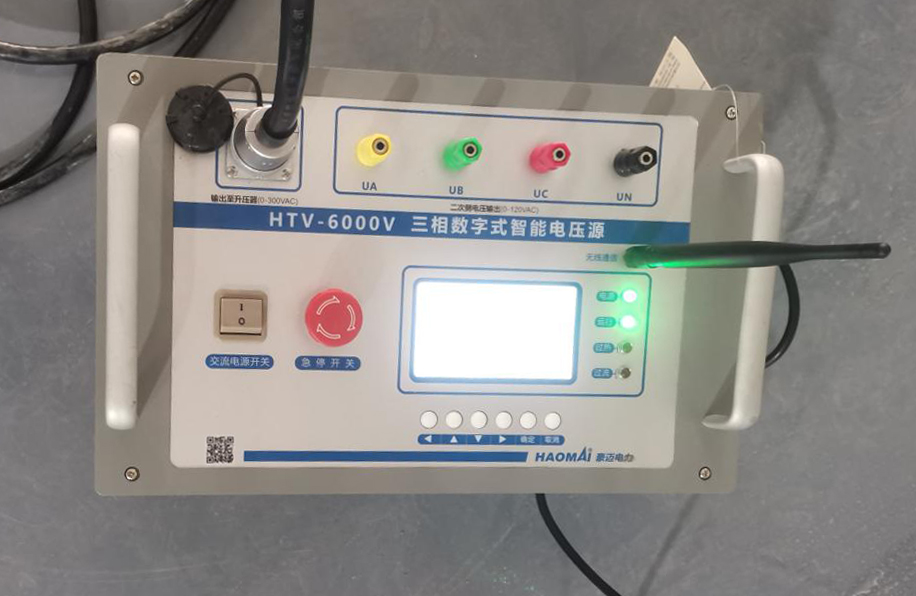

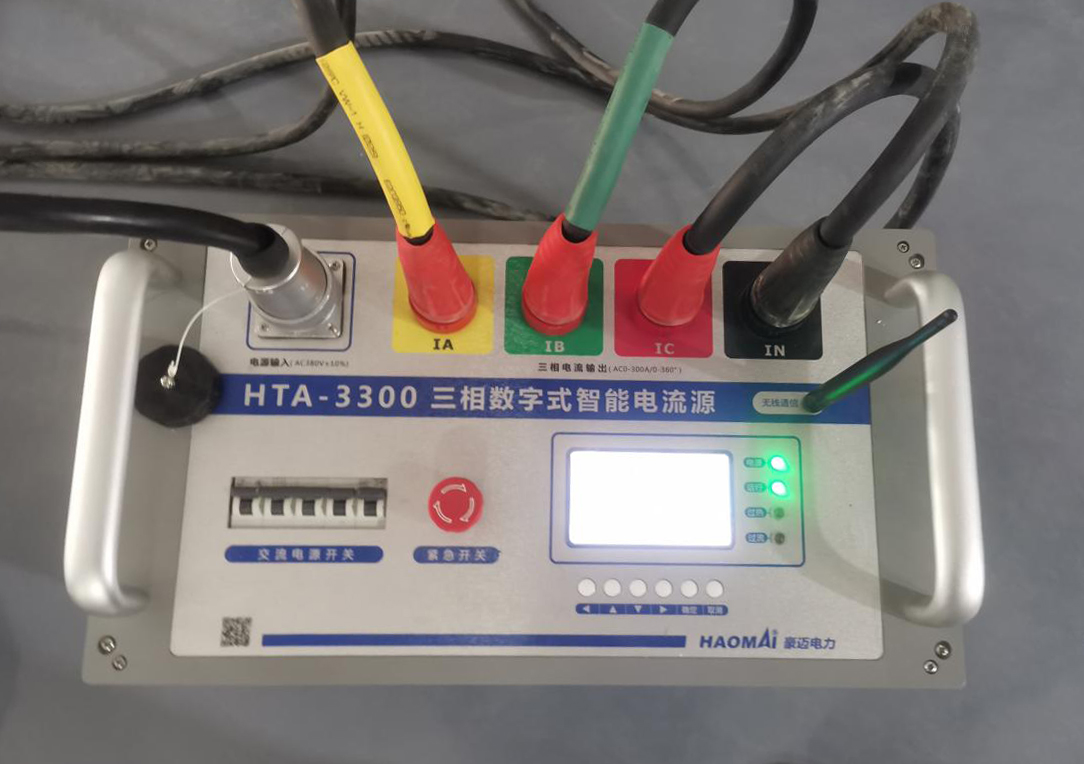

將HTV-6000 三相數字式智能高電壓源接至主變#4的220kV側，接在2308開關的上端，2308斷開，合上230斷路器、2301開關，將電壓接到220kV的1母線上，合上互01PT的開關，使其過母線的PT，即可在保護裝置上查到二次電壓值。將HTA-3300 三相數字式智能大電流源接到儲存線，接到2298開關的上端，合上2298、229、2301斷路器或開關，將電流接到220kV的2母線上，如測試的是#3號主變高壓側220kV間隔，則合上2268、226、2262，使電流從存儲線流到#3號主變高壓側間隔上，形成回路，即可在保護裝置上查到此間隔的二次電流值。 將YD-300 無線遙測伏安相位儀與電壓電流源連通，輸出相應的正序值進行此線路的相序、相位以及極性校驗。 當驗證其他間隔時，無需改變裝置與間隔之間的接線，只需操作該間隔上斷路器的投退進行試驗，如校驗#2主變高壓側，退2268、226、2262開關或斷路器，合上2248、224、2242即可。 注意： 電壓電流源加量時的一次回路不能接在一起，否則會發生故障，一般情況下一條母線加電壓，一條母線加電流。

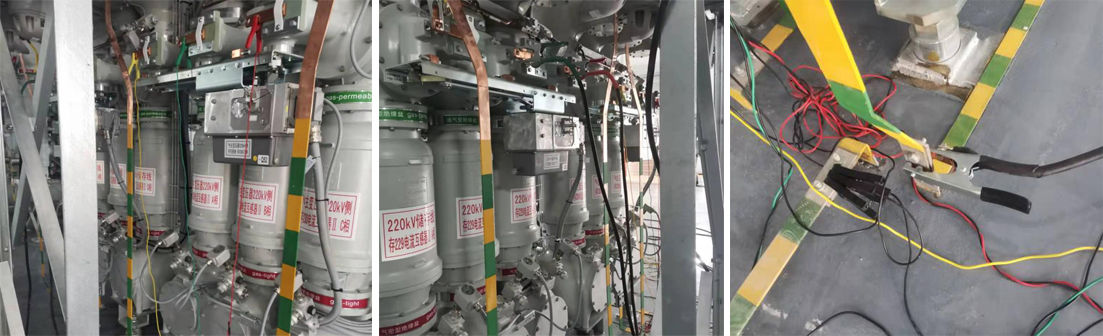

△  一次鏈路圖

首先測試分相是否正確。加三相不平衡的電壓電流，查看二次采樣值A(chǔ)、B、C三相是否對應，再計算CT、PT的變比，通過與保護裝置上讀取的值進行對比，判斷變比是否正常。 通過相位來判斷極性是否正確，反極性時相位偏差180°。

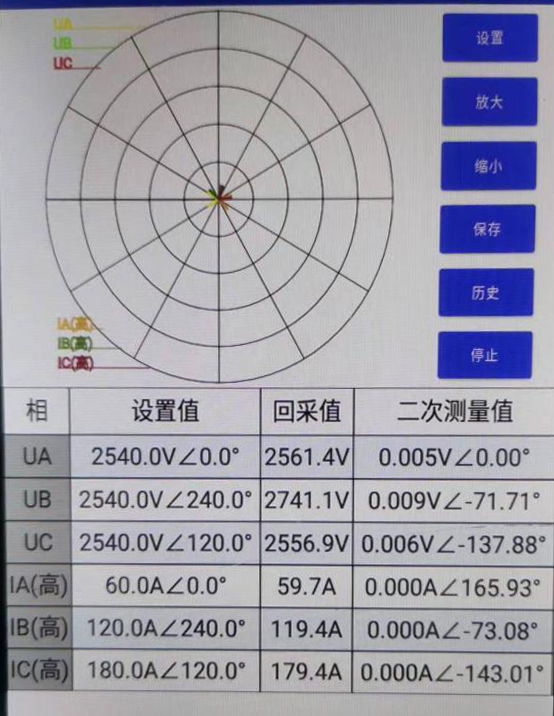

△  顯示回采值

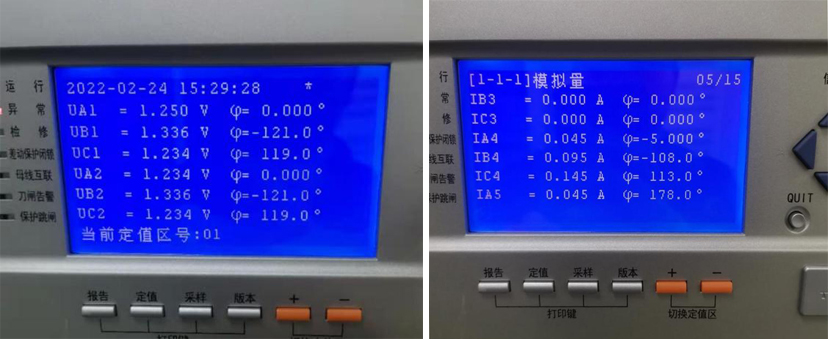

△  保護裝置讀值
