移動便攜 多站管理丨智能變電站二次設備在線監視與智能診斷技術
發布時間：2022/01/18武漢市豪邁電力自動化技術有限責任公司

?智能變電站建設過程中二次設備對一次設備的監測、控制等要求越來越高，但二次設備對自身的運行工況、狀態分析、參數校核、功能投退復核等功能還在不斷探索階段。 部分智能變電站配置了二次設備在線監視裝置，在站端安裝在線監視及智能診斷系統，監視全站二次設備運行工況，將大量數據送往監控主站，主站監控人員進行二次設備的運行辯識。 此方法成本投資大，站內二次設備系統更加復雜，同時對監控人員要求比較高，可能存在重要運行信息漏判、誤判等風險。 為進一步加強智能變電站運行可靠性，部分運維單位采用人工巡視智能二次設備的方式進行彌補和預防，但巡視、校核工作量較大，費時費力、存在出錯幾率，且巡檢記錄多為紙質記錄，不利于智能二次設備的數據綜合分析。

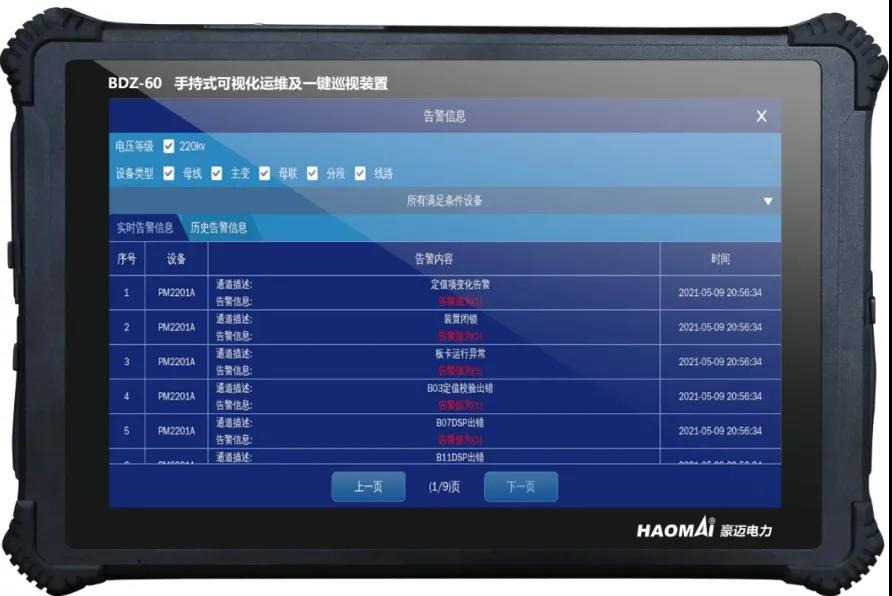

△ BDZ-60 便攜式可視化運維及智能運檢裝置

武漢豪邁 基于IEC61850標準研發了BDZ-60 便攜式可視化運維及智能運檢裝置，是一款集智能運維、二次系統可視化、網絡狀態分析、智能故障診斷、多站數據管理為一體的便攜式智能變電站二次設備一鍵巡視系統。 裝置對智能站二次設備狀態進行監測、一鍵式巡檢，綜合運行二次設備現場數據，對歷史數據、報告進行分析管理，解決不同二次設備間的“信息孤島”，為二次設備的狀態檢修提供數據支撐。 通過構建故障排除經驗庫，為后續故障處理提供經驗指導，實現二次設備智能狀態監測和故障診斷，提高運維質量和水平。

常規在線監視裝置只能采用在線掛網運行方式，無法實現多個變電站移動監測，監測系統全面實施投資較大，并且系統僅能對配置在線監測的變電站進行信息交互和數據分析，對未配置的變電站無法進行監測，只能運行管理當前配置的變電站，不能構建故障排除經驗庫。

BDZ-60 便攜式可視化運維及智能運檢裝置輕便易攜帶，可根據變電站運行方式變化有針對性地進行專項校核工作，構建歷史運維記錄及故障排除經驗庫，實現多站管理，并生成對應的校核報告。

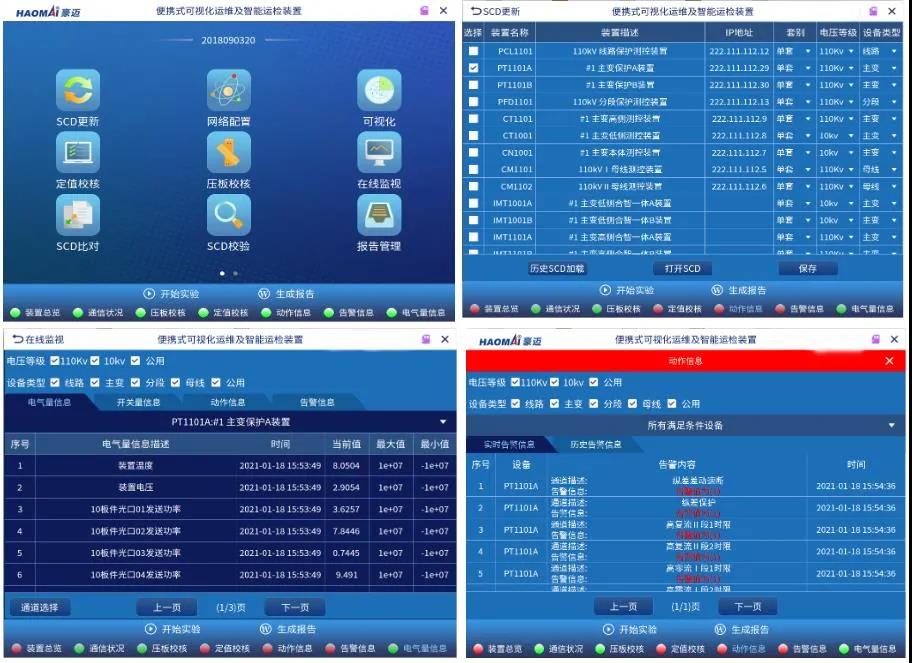

△ 系統界面圖

操作方法：

讀取解析當前站SCD文件，設置當前站內IP地址，啟動一鍵巡視，自動讀取通道數據，進行可視化網絡通信展示，自動進行壓板定值對比校核，監視電氣量、開關量信息、動作信息、告警信息報文變化等。 出現異常時校核界面及監視界面標紅當前通道告警信息，狀態欄上出現連續閃爍的紅色告警燈，校核完成后，一鍵生成校核、監視告警報告，提供報告管理功能，點擊可查看生成報告。

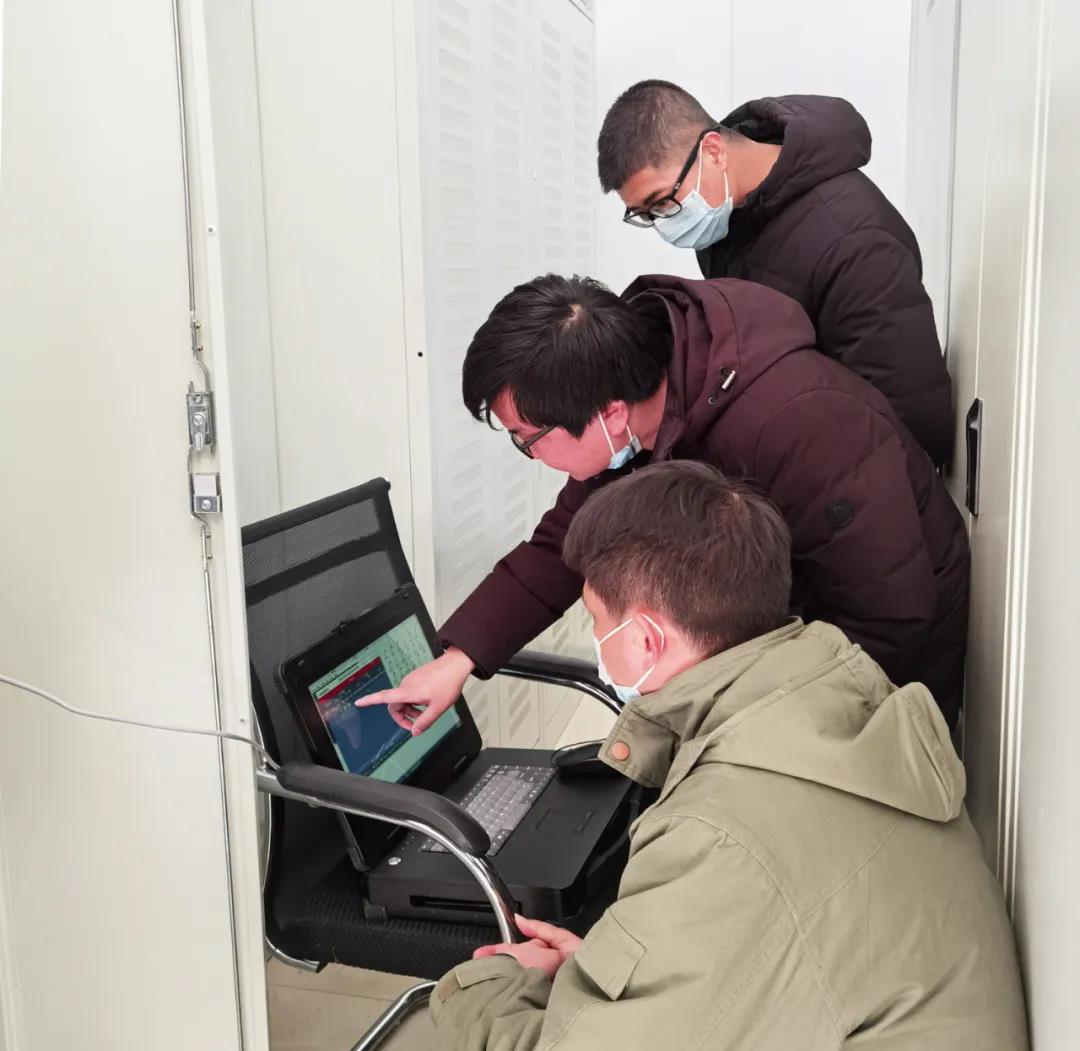

現場應用：

裝置連接網線，配置網絡參數，運行一鍵巡視，將智能變電站內的數據采集到裝置中，進行壓板定值校核，在線監視分析當前設備的電氣量、動作信息等，一鍵生成當前設備校核報告、告警報告。 整個過程只需要一根網線與二次設備連接，操作方便，處理快速，真正做到“機隨人走”，極大提高了二次設備運維效率，保障智能變電站安全穩定運行。


?
