線路縱差保護是線路保護的主保護,在調試過程中經常遇到,一般直接加1.05倍或0.95倍定值進行校驗,但不能非常準確地校驗出縱聯I段(高定值)和縱聯II段(低定值)的動作行為。
?
下面我們介紹如何使用繼保之星-Z30 掌上型繼電保護測試儀進行RCS-931線路保護裝置縱差高低值試驗。
一
保護相關設置
1)保護定值控制字設置:
序號 |
定值名稱 |
數值 |
序號 |
定值名稱 |
數值 |
01 |
變化量啟動電流定值 |
0.1A |
07 |
縱聯差動保護 |
1 |
02 |
零序啟動電流定值 |
0.2A |
08 |
CT斷線閉鎖差動 |
0 |
03 |
差動動作電流高定值 |
2A |
09 |
通信內時鐘 |
1 |
04 |
差動動作電流低定值 |
1A |
10 |
? | ? |
05 |
本側識別碼 |
1 |
11 |
? | ? |
06 |
對側識別碼 |
1 |
12 |
? | ? |
2)保護壓板設置:
在“壓板定值”里,將“差動保護”軟壓板置“1”,在保護屏上,投入“差動保護”功能硬壓板,投入“檢修”功能硬壓板,斷開“跳閘出口”硬壓板,檢查保護裝置光纖通道處于自環狀態。
?
二
試驗接線

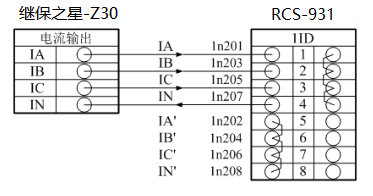

△? RCS-931縱差保護接線圖
將繼保之星-Z30 電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”(極性端)端子相連;
?
三
縱差保護高低值校驗
繼保之星-Z30 內置豐富的測試模塊,可實現模擬量模式與數字模擬切換,滿足大多數場景測試需求。

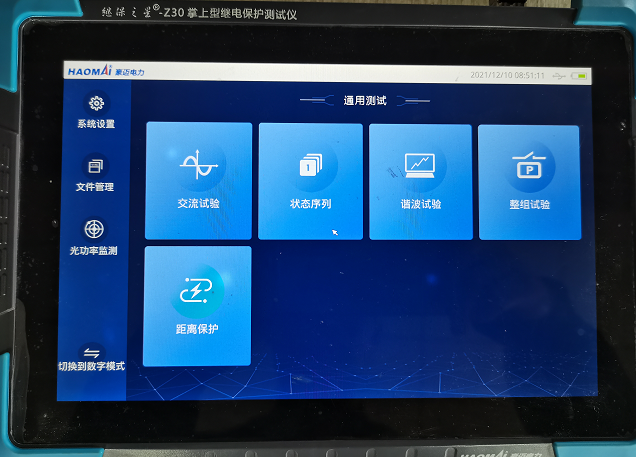

△ 繼保之星-Z30 軟件主界面
1、驗證差動保護高定值(縱差I(lǐng)段)動作情況
1)驗證0.95倍整定值下,差動保護可靠不動作
模擬三相短路故障,根據縱差高定值2.0A計算可得,差動電流實驗值2*0.5*0.95=0.95A。
①在“狀態序列”菜單,添加故障前、故障兩個狀態。
UA=UB=UC=57.734V,IA=IB=IC=0A,電壓電流均為正序,觸發方式:

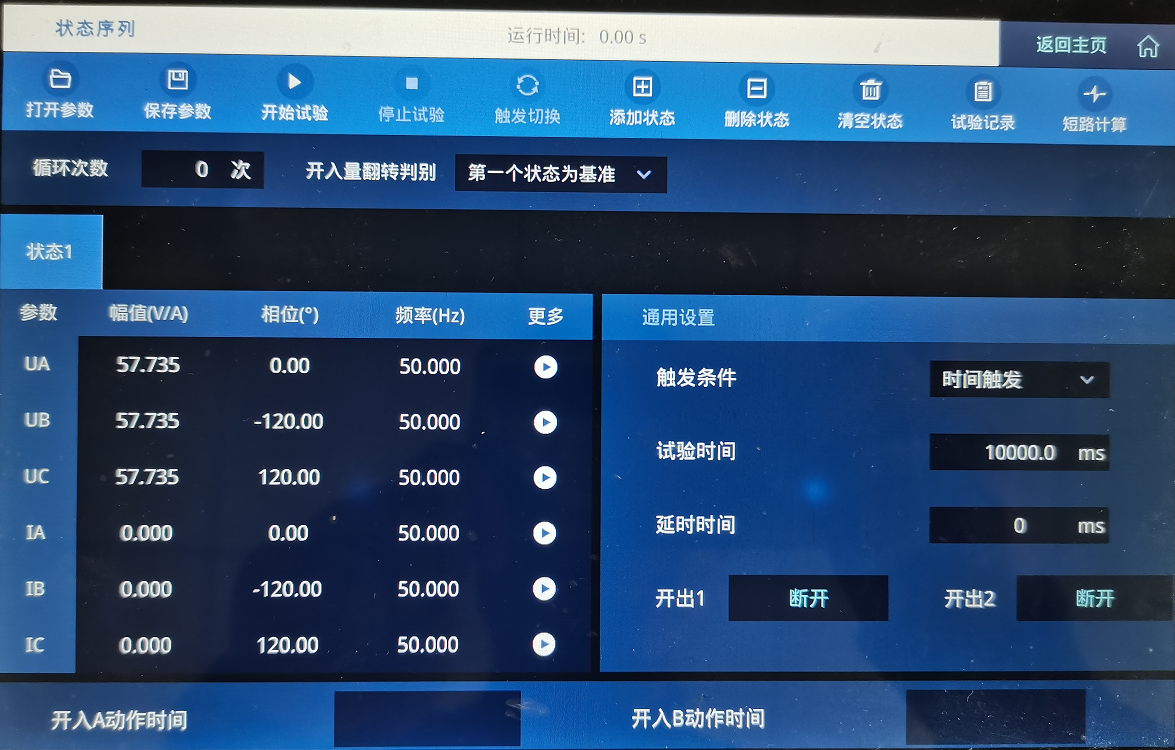

△?正常狀態參數設置
UA=UB=UC=57.734V,IA=IB=IC=0.95A,電壓電流均為正序,觸發方式:

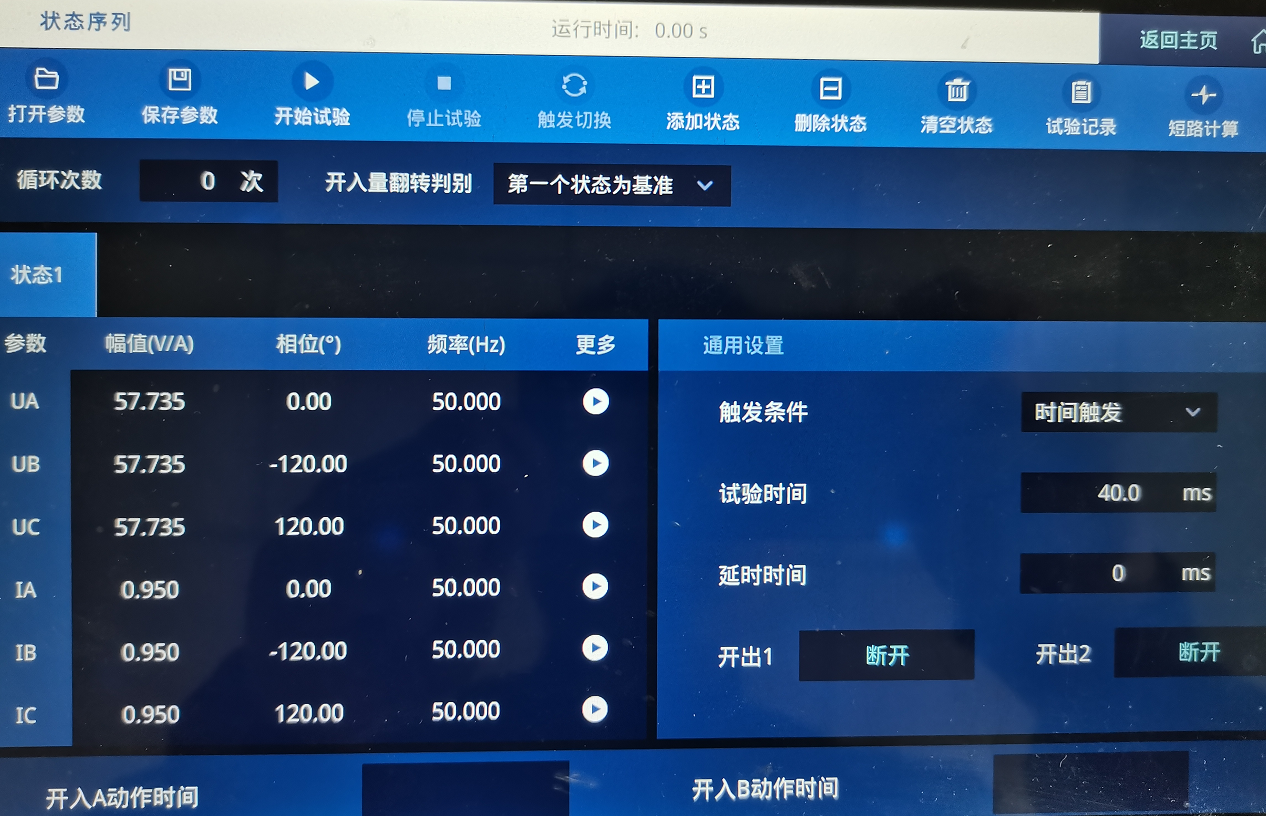

△ 故障狀態參數設置
②加量,設置完成后,點擊運行。
③實驗結果:
2)驗證1.05倍整定值下,差動保護可靠動作
模擬三相短路故障,根據差動高定值2.0A計算可得,差動電流實驗值2.0*1.05*0.5=1.05A。
①在“狀態序列”菜單里,添加故障前、故障兩個狀態,狀態一設置見上圖正常狀態參數設置。
狀態二設置見下圖。

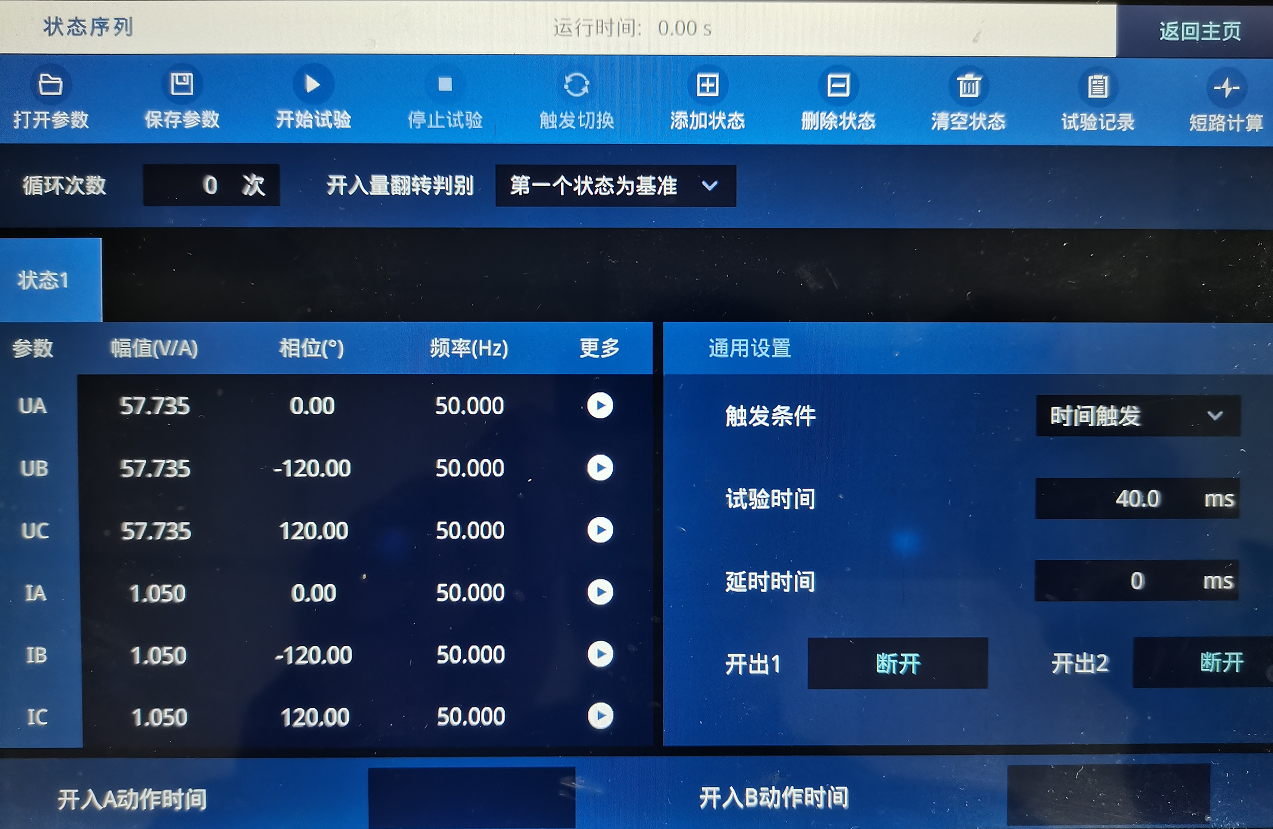

△ 故障狀態參數設置
②加量,設置完成后,點擊運行。
③實驗結果:
2、驗證差動保護低定值(縱差I(lǐng)I段)動作情況
1)驗證0.95倍整定值下,差動保護可靠不動作
模擬A相接地故障,根據縱差低定值1.0A計算可得,差動電流實驗值1*0.5*0.95=0.475A。
①在“狀態序列”菜單里,添加故障前、故障兩個狀態,狀態一設置見上圖正常狀態參數設置。
狀態二設置見下圖。

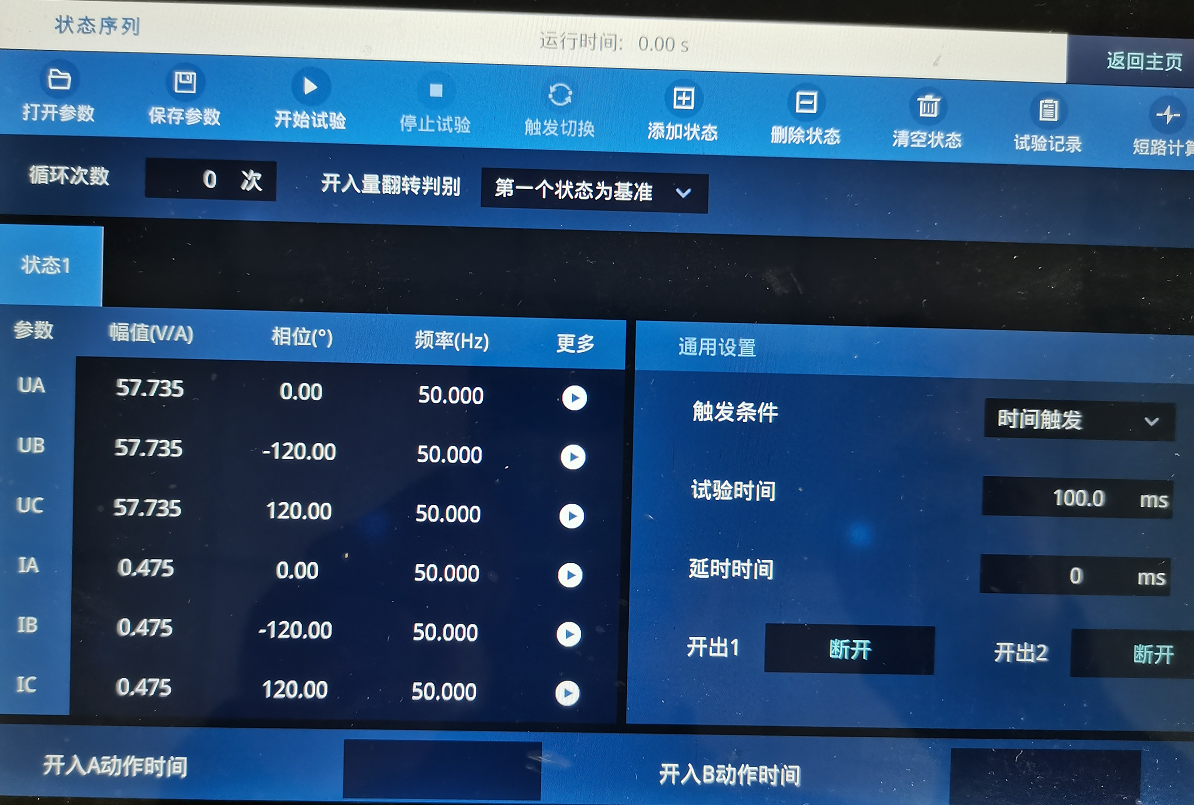

△ 故障狀態參數設置
②加量,設置完成后,點擊運行。
③實驗結果:
2)驗證1.05倍整定值下,差動保護可靠動作。
模擬A相接地故障,根據差動低定值1.0A計算可得,差動電流實驗值1.0*1.05*0.5=0.525A。
①在“狀態序列”菜單里,添加故障前、故障兩個狀態,狀態一設置上圖正常狀態參數設置。
狀態二設置見下圖。

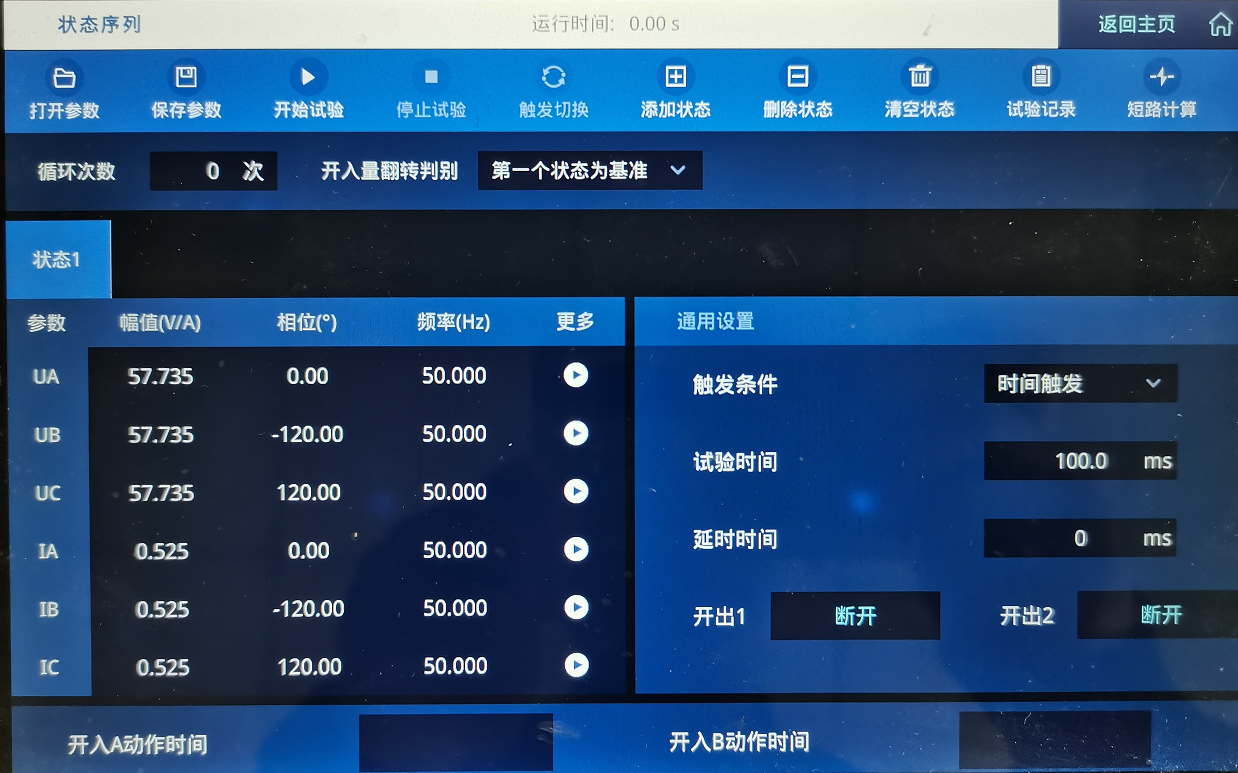

△ 故障狀態參數設置
②加量,設置完成后,點擊運行。
③實驗結果:
?
四
試驗結論
根據實驗結果,本次實驗分別驗證了縱差高低值在0.95倍差動電流下保護可靠不動作、1.05倍差動電流下保護可靠動作,動作時間滿足縱差I(lǐng)段II段的要求。
注意“六統一”后線路保護定值單中已沒有明確的高定值與低定值區分,只有一個差動保護定值,從保護動作時間上同樣可以區分出縱差I(lǐng)段和II段的動作,PCS-931的高定值默認為差動整定值的1.5倍。
