根據某電廠一次接線圖，廠用電分為A段和B段，為了對電壓回路進行系統檢查，分別采用傳統通壓法以及繼電保護向量檢查法。 兩種方法進行試驗前必須具備以下條件：
1）高廠變與6kV段封閉母線和啟備變與6kV段封閉母線未連接，如果已裝設，需斷開之間軟連，并在連接處設圍欄，拉警戒，必要時派專人把守。
2）6kV段小母線已裝好，耐壓試驗合格，清掃干凈，并且封閉完好。
3）各段內回路線與外回路線均已校線完畢，準確無誤。
4）各段內回路線與外回路線均已進行絕緣試驗，合格。
5）將備用進線PT小車、工作進線PT小車、母線PT小車推入間隔內，處于工作位置，將段內所有間隔開關斷開，將間隔內所有電壓空開斷開。 無關人員撤離高壓段，試驗區域拉警戒，立警示牌。

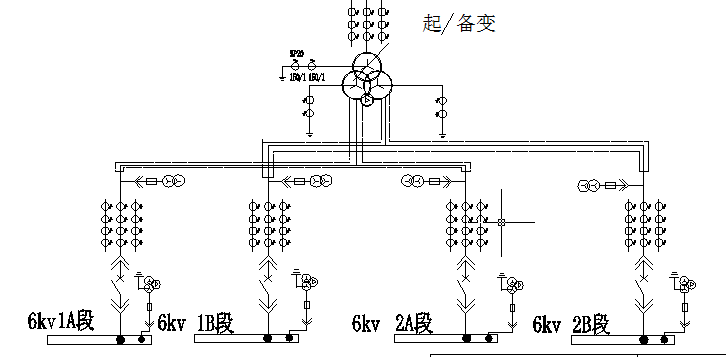

△ 一次接線圖
傳統方法是利用PT工作原理，采用互感法，即為PT二次回路通壓，通過二次電壓感應到一次回路，實現電壓二次回路的全面檢查。

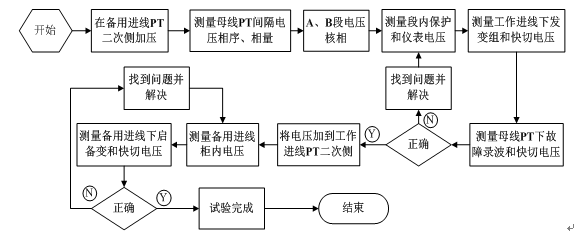

通過廠用電A、B段備用進線PT小車或工作進線PT小車實現升壓，模擬高壓廠用電正常運行，檢驗電壓二次回路。 由于采用PT互感法，一次母線處于正常運行電壓，所以可以在母線PT二次側完成高壓廠用電A、B段一次核相工作。
在廠用電A、B段備用進線PT二次側，用繼電保護測試儀分別在A、B、C三相加57.7V電壓量（以二次額定電壓100V為例）。 用相序表和萬用表在A、B段母線PT間隔檢查電壓相序、相量顯示是否正確。 確認無誤后，用萬用表在母線PT二次側進行核相（完成一次核相工作）。 分別測量A段的A相對B段的A、B、C相電壓，A段的B相對B段的B、C相，以及A段的C相對B段的C相電壓，查看壓差是否在允許范圍內，判斷同相之間壓差是否符合核相標準。 其他工作進線段通壓重復以上操作。
繼電保護向量檢查裝置將恒流電流/恒壓電壓注入變電站主接線CT/PT一次回路兩端，電流/電壓經互感器變換后注入二次回路，由保護裝置獲取真實采樣值，配合YD-300 無線遙測伏安相位儀進行無線二次核相，檢查差動極性、電壓、電流同步等。 HTA-3300 三相數字式智能大電流源和HTV-6000 三相數字式智能高電壓源分別位于主接線CT和PT附近便于縮短接線，電流源和電壓源裝置相距一定距離。 測試時需保證兩裝置輸出的電壓電流頻率相同、相位同步（可設定為任意相位關系），兩裝置通過無線進行頻率和相位同步，且由一個控制器YD-300 無線遙測伏安相位儀進行控制，方便施加任意給定的電壓電流量進行向量測試。

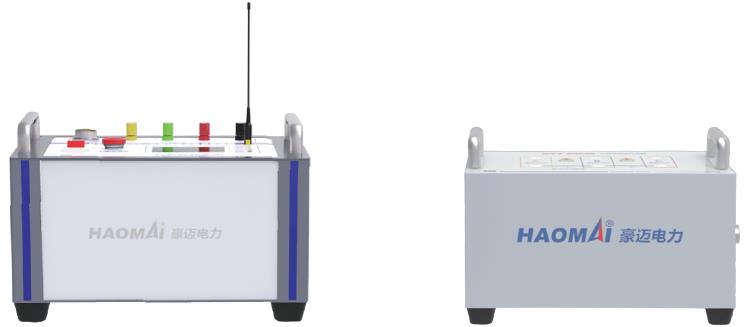

△ HTV-6000 三相數字式智能高電壓源

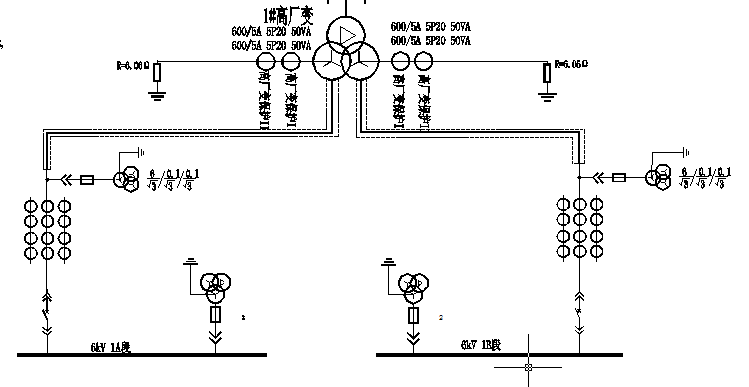

通過A段和B段的PT一次電纜進線側放置電壓源，此時6kV屏頂小母線帶電，依次通過YD-300 對6kV出線柜進行電壓回路檢查，通過兩臺YD-300 之間無線通信即可完成兩段母線電壓的二次核相。
檢查母線間隔下故障錄波電壓和快切電壓等，將保護柜與其被保護的設備斷開（將外回路保護出口接線挑開，或切斷設備操作電源），并斷開盤柜內電壓連片。 在保護柜外回路測量電壓，正確后將電壓連片閉合，從保護裝置檢查電壓是否正常，防止故障電壓燒壞保護盤柜內插件。
母線PT間隔電壓正常，之后檢查工作電源進線間隔，合上電壓空開，在保護裝置或測量儀表檢查二次電壓相序、相量是否正確。 待工作電源進線間隔檢查完畢，電壓準確無誤后，斷開此間隔電壓空開。 合上下一間隔電壓空開，檢查方法同上。 檢查完畢并確保準確無誤后斷開此間隔電壓空開，每做完一個間隔就切斷一個裝置的負荷，防止試驗過程中儀器過負荷而關機。 A段檢查完緊接著檢查B段，直至檢查完整段盤柜。

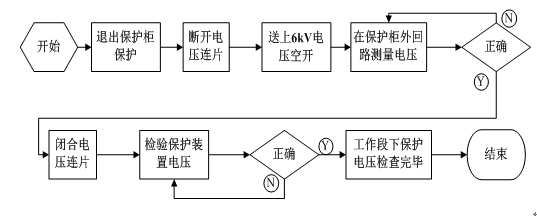

檢查工作進線間隔下發變組保護電壓和快切保護電壓。 首先將保護柜與其被保護的設備斷開（將外回路保護出口接線挑開，或切斷設備操作電源，或在面板退出保護），防止試驗使斷路器動作，造成設備損壞。 斷開盤柜內電壓連片，合上6kV段工作進線相關電壓空開，首先在保護柜外回路測量電壓，確認電壓正確無誤后將電壓連片閉合，從保護裝置檢查電壓是否正常并作好記錄，防止故障電壓燒壞保護盤柜內插件。 過程中，每個試驗人員應各盡其責，時刻監測儀器及設備的運行情況，及時將收到的訊息告知操作人。
此次試驗完成了電壓回路、電流回路的檢查，考慮到反送電的時間緊迫使用該套設備進行了一次送電，模擬送電，完成帶負荷試驗，驗證了6kV母線差動正確性。
1） 繼電保護向量檢查裝置從一次設備源頭加量可全面檢查帶電回路；
2） 傳統方法因為設備容量有限，可能因設備容量過大造成設備過負荷損壞，無法長時間進行多間隔檢查、雙電源點之間的相位檢查，繼電保護向量檢查裝置可以進行整條母線升壓，簡化工作量；
3） 繼電保護向量檢查裝置可以配合YD-300 無線遙測伏安相位儀進行相位、幅值的檢查； 不受距離限制，解決廠用電分段PT電壓之間核相距離問題。
4） 繼電保護向量檢查裝置操作更安全，具備緊急按鈕和遠程控制電壓輸出開關。
