工頻變化量距離繼電器測量工作電壓的工頻變化量的幅值，動作方程為：

對相間故障：

對接地故障：

ZZD 為整定阻抗，一般取0.8～0.85倍線路阻抗；

UZ 為動作門坎，取故障前工作電壓的記憶量。

模擬故障校驗時，以上公式轉化如下：

對于相間故障，故障線電壓：

對于接地故障，故障相電壓：

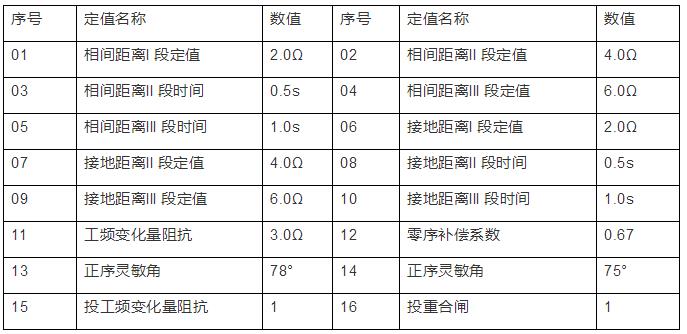

1）保護定值控制字設置：

2）保護壓板設置：

在“壓板定值”里，“投距離保護壓板”置“1”，其余壓板置“0”。 注意： 工頻變化量阻抗元件由距離保護壓板來投退。

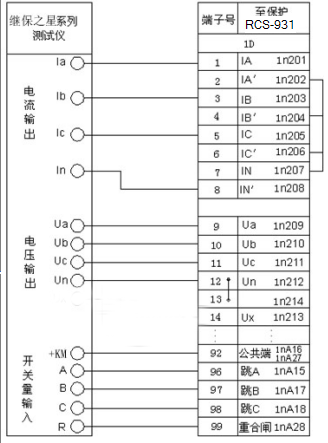

△ RCS-931工頻變化量及重合閘接線圖

將繼保之星-S60 的電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“Ua”、“Ub”、“Uc”、“Un”端子相連。 繼保之星-S60 的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連； 再將保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-S60的電流輸出端“In”。

1）在“距離與零序”菜單里，勾選工頻變化量保護，故障前延時可設置為30s保證PT斷線返回，重合閘充電，零序補償系數設置為0.67，由于是220kV線路保護，選擇單相跳閘方式。

△ 距離保護試驗參數設置

2）工頻變化量頁面設置：

根據定值單設置相關定值，試驗電流根據經驗值設置，試驗時間一般比定值時間大0.1~0.2s即可，勾選故障方式，選擇正方向故障類型。 此處勾選一個A相接地故障和一個B、C相間短路故障。

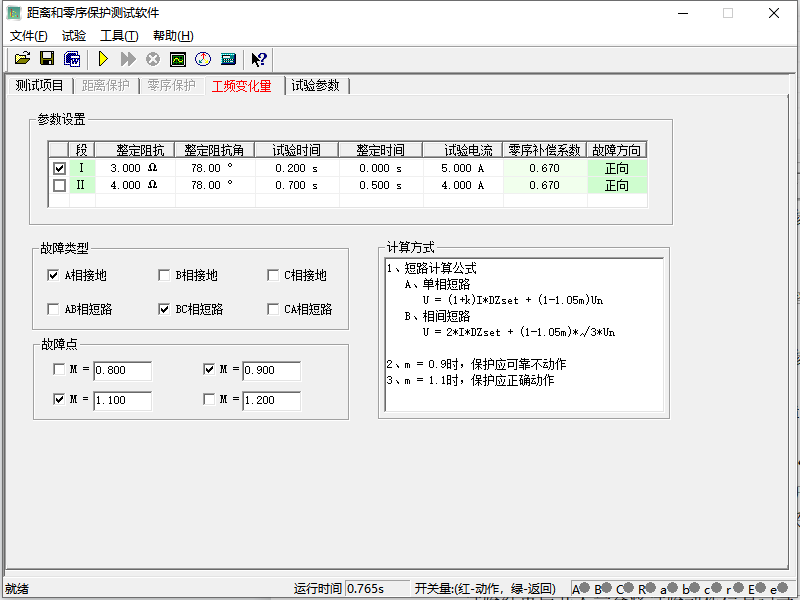

△ 工頻變化量參數設置

3）試驗操作方法：

點擊開始試驗或者按鍵盤上的“運行”、“確認”鍵，繼保之星-S60 開始輸出，輸出空載狀態后再輸出故障狀態，直到保護可靠跳閘，開入接點采集到動作時間，測試儀會自動繼續后面的試驗直到完成所有保護試驗并結束試驗，根據提示選擇是否保存試驗結果。

4）試驗結果:

試驗結束后開入量記錄試驗動作信息。

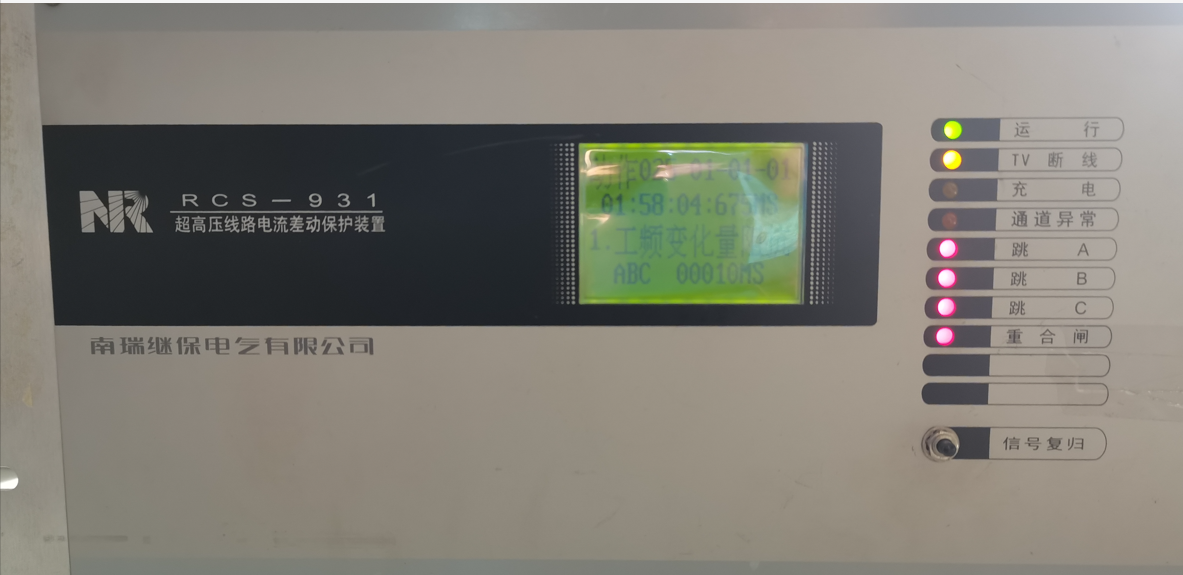

△  保護動作試驗界面

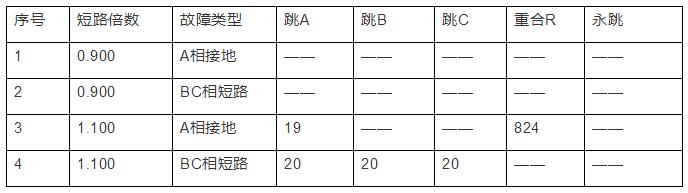

繼保之星-S60 自動記錄工頻變化量保護試驗結果：

試驗結論： 通過試驗報告查看工頻變化量帶重合閘的各種故障類型動作情況及動作時間信息，此試驗模塊便于快捷高效地完成測試項目。
