【案例】變電站投運前繼電保護向量檢查
發布時間：2020/11/17武漢市豪邁電力自動化技術有限責任公司

變電站投運前必須對繼電保護進行嚴格的向量檢查，向量錯誤將導致正常運行或故障狀態的繼電保護誤動或拒動。 HTA-3300  向量檢查三相數字電流源配合無線相位基準源、 YD-300 無線遙測伏安相位儀，可模擬一次側負荷運行，在變電站未投運時從一次側 CT 端注入大電流，從二次側 YD-300 無線遙測伏安相位儀讀取相應的電流和相位數據，判斷變比、相別、接線的正確性，一次性完成一次、二次回路系統的向量檢查。

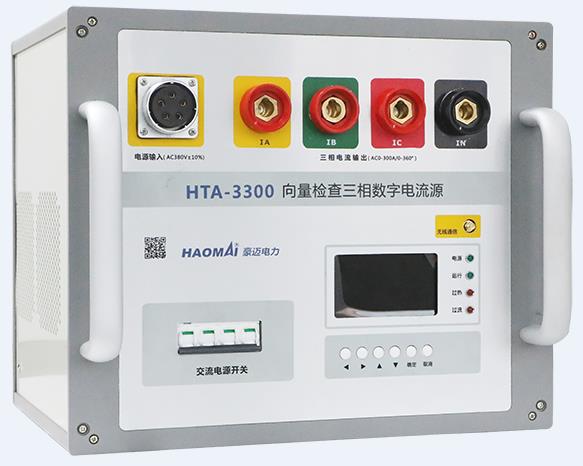

△   HTA-3300 向量檢查三相數字電流源

系統原理

HTA-3300  向量檢查三相數字電流源三相交流最大輸出 300A ，輸出頻率 50Hz ，通過無線方式與無線相位基準源同步，可三相同時完成繼電保護向量檢查。

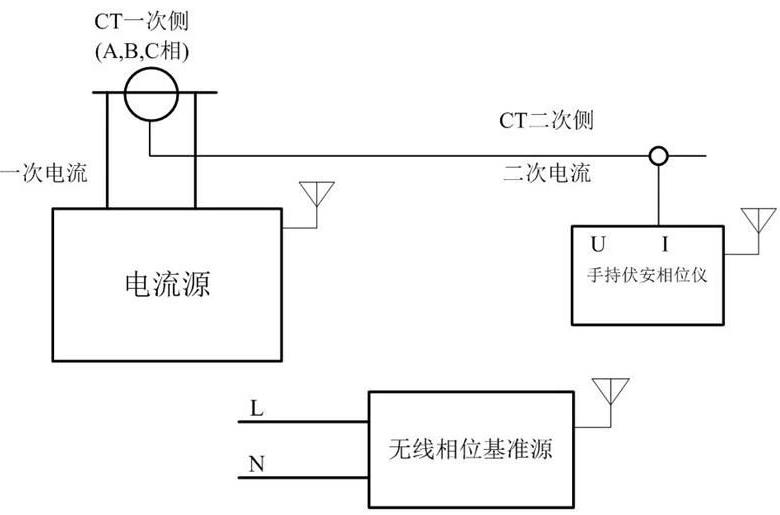

△  系統原理

無線相位基準源的輸入接入交流 220V 電源或 PT 二次側電壓，為電流源和 YD-300 無線遙測伏安相位儀提供電壓相位參考。 三相電流源從 CT 的一次側 A 相 B 相 C 相通入大電流，采用無線方式接收無線相位基準源的電壓相位參考信號。 YD-300 無線遙測伏安相位儀從 CT 的二次側測量二次電流，獲取二次電流的幅值和相位，測量相位以無線相位基準源為參考。 根據 YD-300 無線遙測伏安相位儀顯示的電流和相位數據，判斷變比、相別、接線的正確性，一次性完成一次、二次回路整個系統的向量檢查。

現場應用

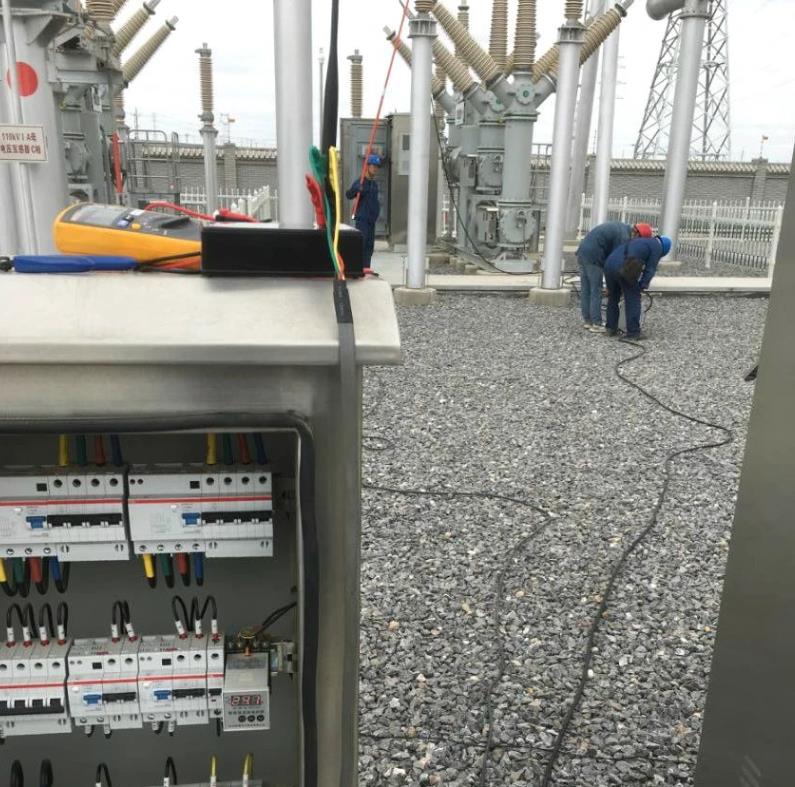

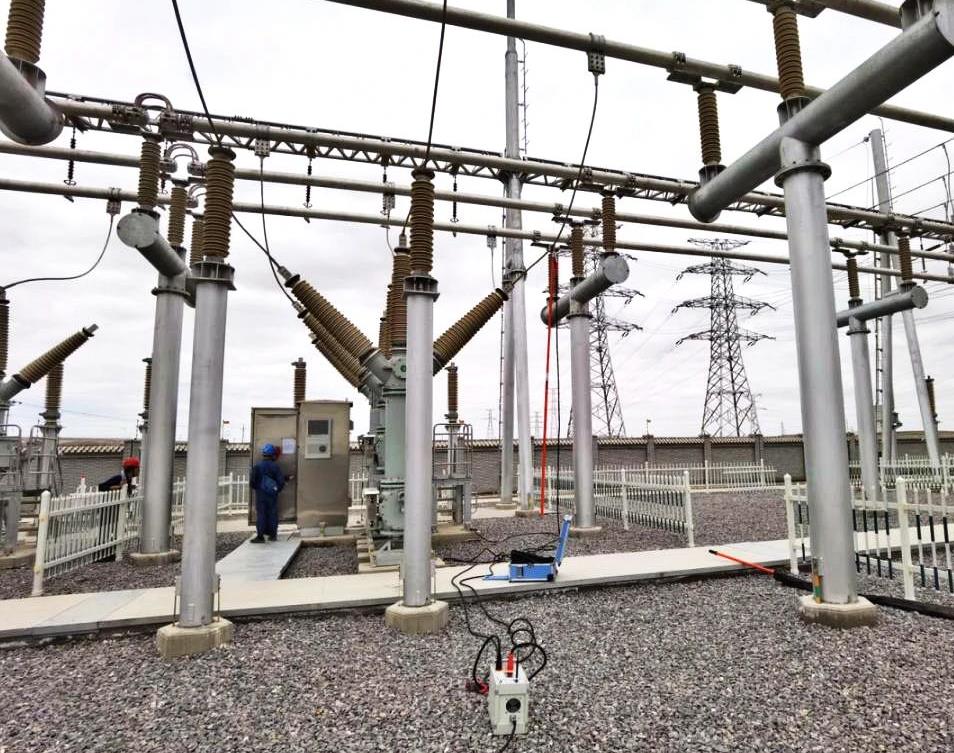

△ 330kV變電站應用現場

HTA-3300  向量檢查三相數字電流源體積小、重量輕，現場試驗方便、快捷，以 330kV 變電站為例，進行投運前的繼電保護向量檢查。

1 ）測試輸出： 電流源固定輸出 100A 電流，測試整個回路接線是否正確，同時記錄負載相關參數。
2）限時輸出： 設定目標電流、相位和輸出時間，電流源輸出目標電流，達到輸出時間自動停止。 YD-300 無線遙測伏安相位儀在二次側測量電流和相位，同時記錄上升至目標電流的數據，以便做出判斷。

變電站投運前，在一次側加量，模擬一次帶負荷運行，利用無線進行同步，二次側監測，從而一次性完成一二次系統的向量檢查，大幅提高了工作效率，得到現場用戶的一致好評。

?
