配電自動化是指以配電網一次網架和設備為基礎,綜合利用計算機、信息及通信等技術,并通過與相關應用系統的信息集成,實現對配電網的監測、控制和快速故障隔離,為配電管理系統提供實時數據支撐,達到配網安全、可靠、經濟、優質、高效運行。
配電自動化系統體系結構
由于配電網網絡結構復雜,點多面廣,因而對設備和信息的組織可根據具體情況采用不同的組織結構,一般情況可根據建設規模分為: 三層結構模式(主站層—子站層—終端層)、兩層結構模式(主站層—終端層)。

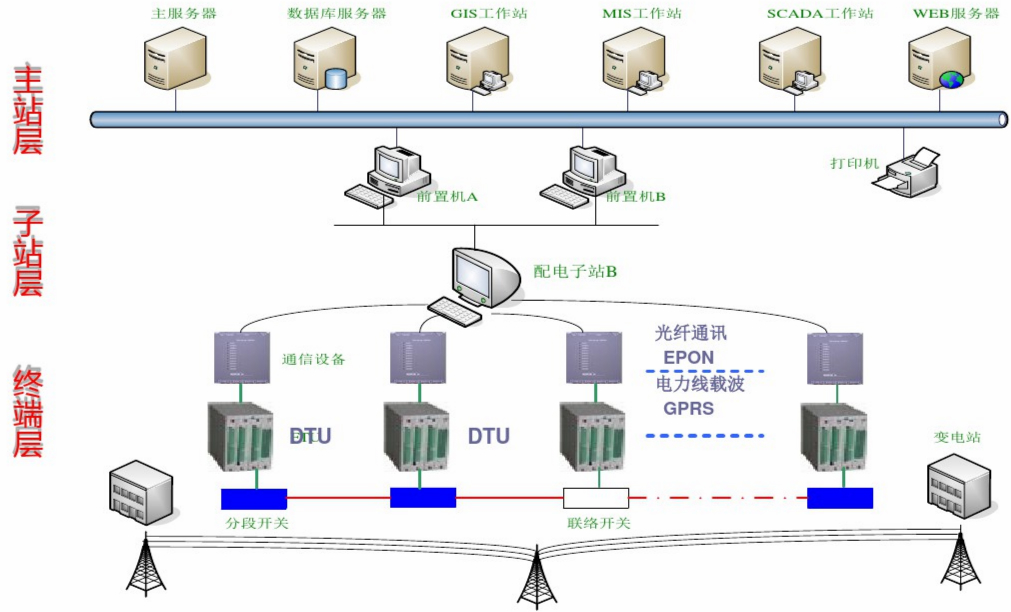

△ 系統體系結構
三遙接線原理圖及主站聯調原理圖

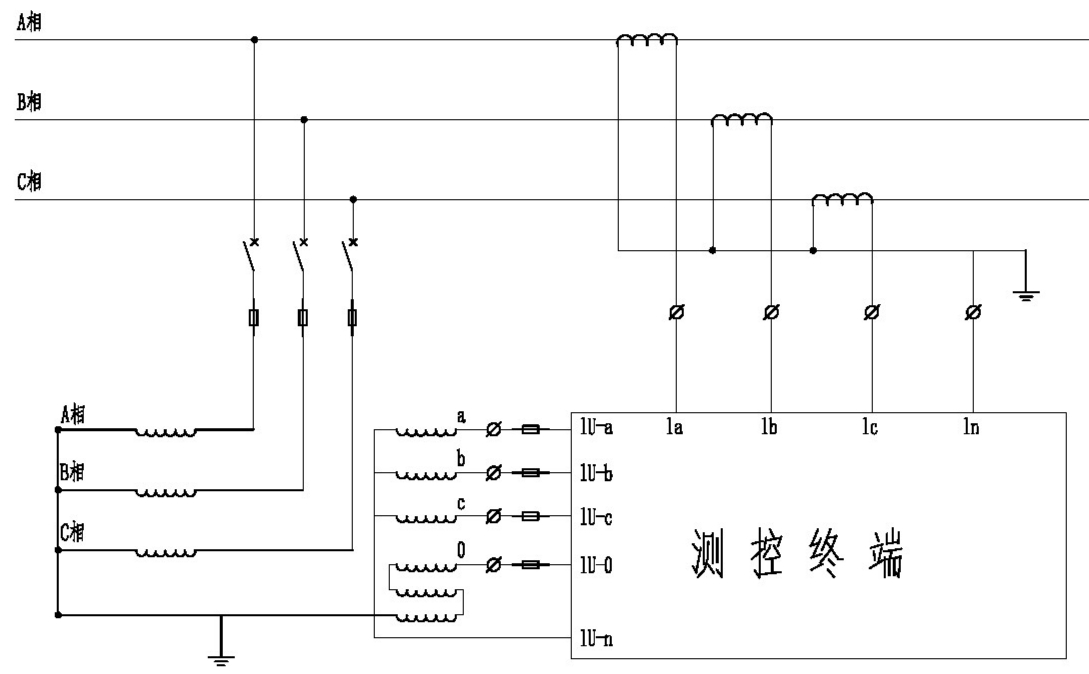

△ 遙測接線原理圖
在 饋線開關柜(環網柜)出線電纜頭處加裝三相電流互感器和零序互感器,將電流互感器和零序互感器測量繞組接入開關柜(環網柜)新增的電流端子排中,再通過現場敷設的二次控制電纜接入DTU測控終端回路中,實現遙測功能。

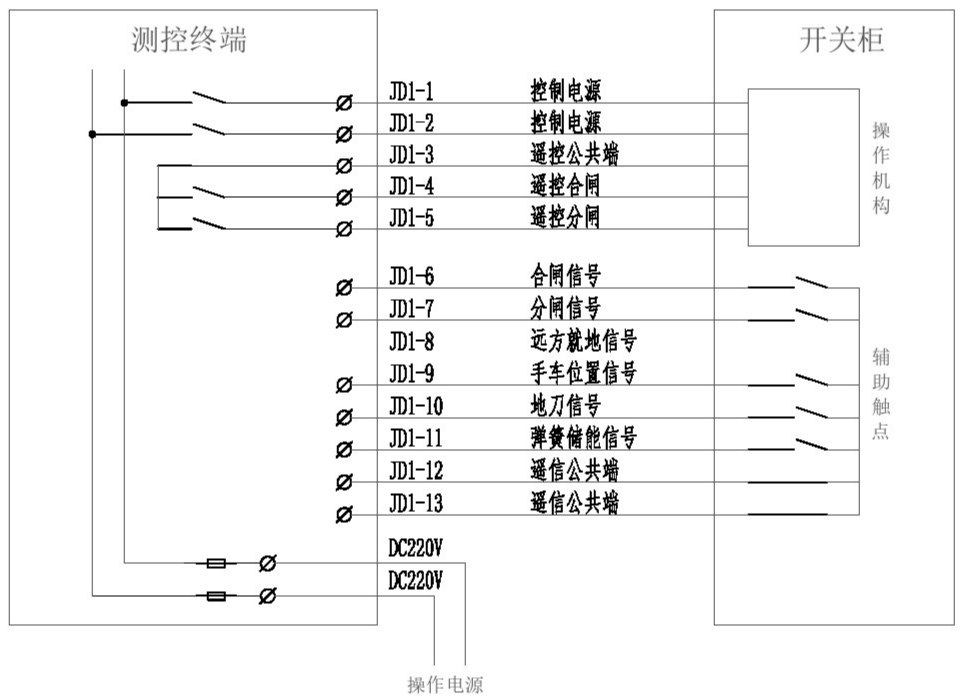

△ 遙控遙信接線原理圖
現場利用原開關柜(環網柜)的二次原理圖分別找到遙控和遙信接點(如果沒有預留接點現場加繼電器擴展),通過敷設的二次控制電纜將開關柜(環網柜)的遙控和遙信接點接入DTU測控終端回路中,實現遙控、遙信功能。

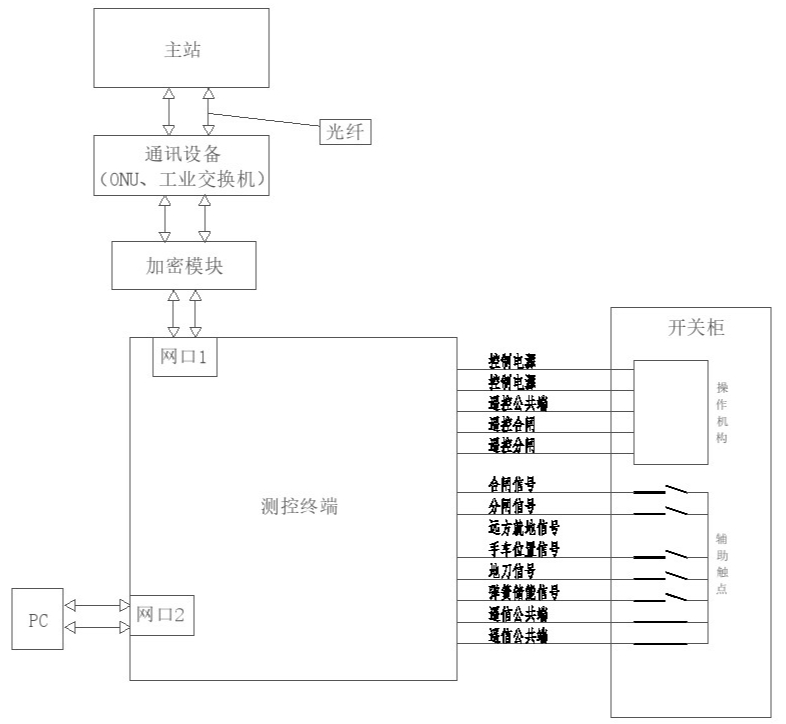

△ 主站聯調原理圖
DTU測控終端采集開關柜(環網柜)的遙控、遙信、遙測信號,利用通訊設備和光纖將三遙信號上傳至主站從而實現三遙功能。
中標通知書、簽分包合同、安全協議→設計出施工圖→現場勘察、設計技術交底(業主、運維、監理、施工)→準備現場物資(控制電纜、電流互感器、零序互感器、DTU)→辦理開工資料→勘察現場、核停電范圍→編制現場施工方案、負荷倒閘方案→區調填報停電施工計劃→辦理現場停電施工工作票→現場停電施工→恢復現場設備運行方式,向區調匯報現場工作總結。
1)停電、驗電、做好安全措施,向區調申請開工;
2)查找開關柜三遙接點(遙控、遙信、遙測);
3)饋線柜安裝三相電流互感器、零序互感器;
4)敷設三遙控制電纜、DTU電源控制電纜;
5)安裝DTU并完成三遙點位接線、DTU電源接線;
6)終端與本地聯調,現場核對三遙信號;
7)終端與主站聯調:
光纖已敷設,與主站已通訊上-- 現場單線圖已入庫、點表已入庫-- 配置終端裝置參數-- 現場核對三遙信號。
