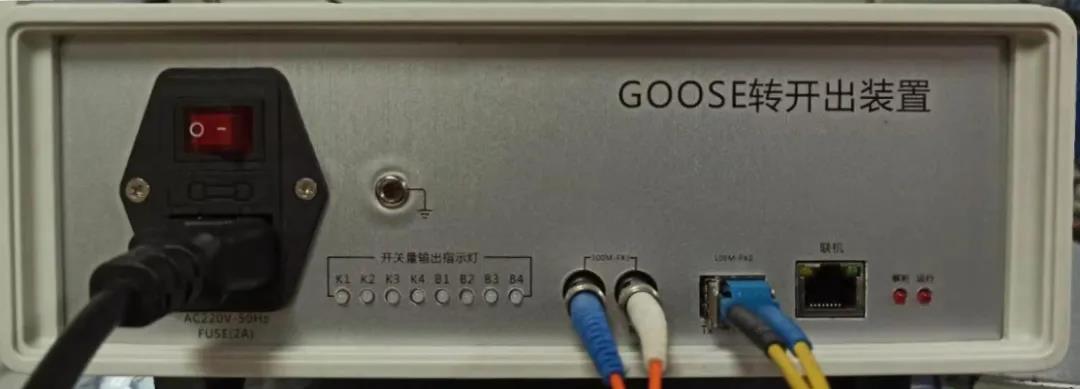

為此，武漢豪邁電力研發了基于IEC61850規約的GOOSE轉開出裝置，在不影響原有通信鏈路的情況下，進行GOOSE轉化，模擬智能終端GOOSE轉開出，便捷完成對智能終端GOOSE收發機制、GOOSE通道配置及其開入/開出硬接點動作反饋時間和分辨率正確性的全面細致模擬，實現智能終端的檢測可視化。

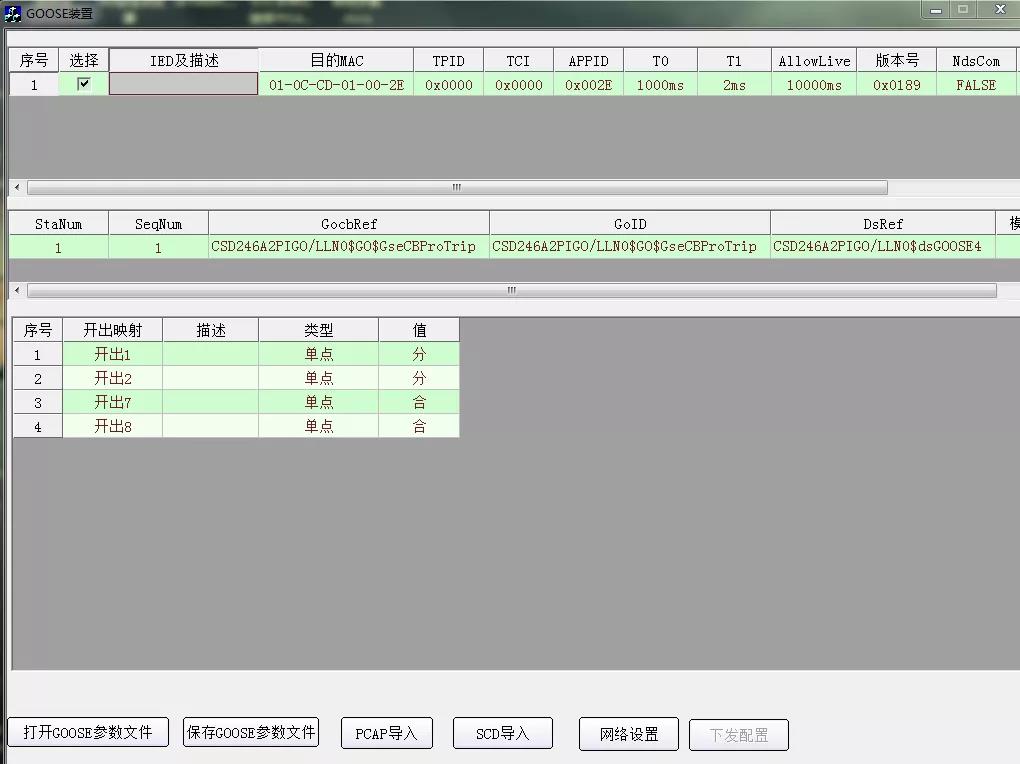

△ 操作界面

3）在“開出映射”選擇將通道映射到裝置的開出，每個通道只能映射到唯一的開出端子。

1）點擊“網絡配置“，選擇網卡，打開UDP接口。

3）點擊“下發配置”，裝置收到信息后“解析“指示燈閃亮2秒鐘。

1、報文接收

1）將光纖接入對應端口，用于接收GOOSE報文。 每收到一個正確報文，“解析”燈閃一次。

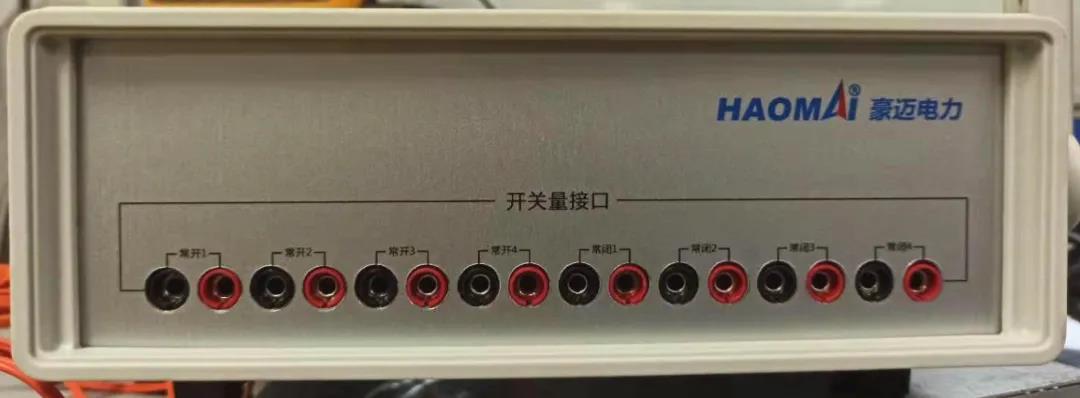

2）接入開出量端子，連接外部設備。
