針對以上問題,近年來電力系統陸續出臺了配電自動化終端相關檢測規范和測試標準,武漢豪邁電力嚴格遵循電網測試規范要求,設計研發了一系列配網自動化終端測試設備,根據應用場景可分為檢測平臺、便攜式和手持式三大類。

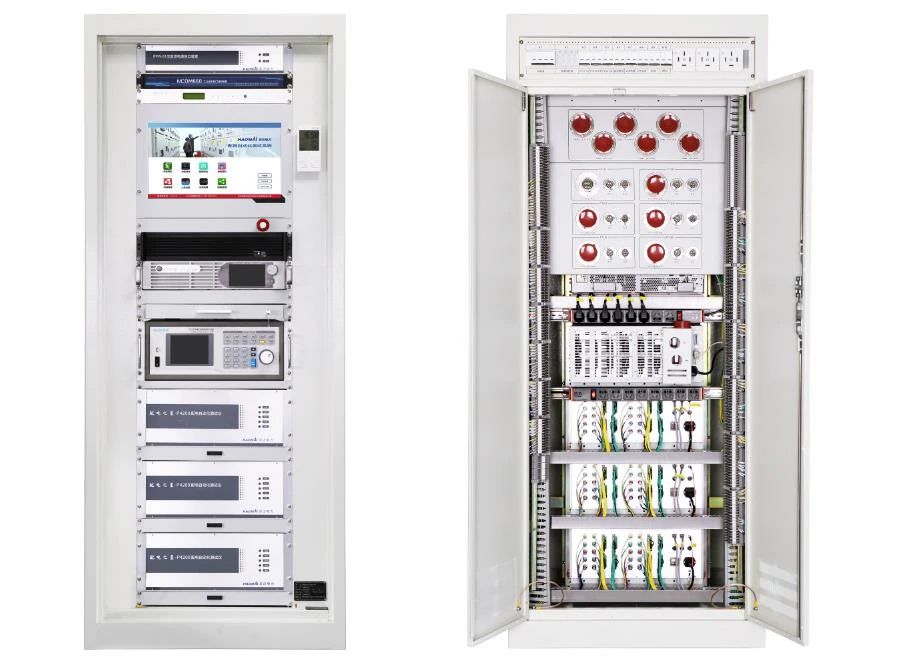

硬件結構包含七大部分,從上至下分別為:
主要功能:
1)同時檢測6臺FTU或者3臺2個間隔的DTU,不用切換,一鍵式生成檢測報告,檢測過程僅需20分鐘。
2)一鍵導入終端點表配置文件,利用模擬主站功能自動完成終端的三遙測試、保護試驗、FA饋線自動化測試。
3)支持100A大電流輸出,對終端進行大電流沖擊實驗。
4)支持IEC101、IEC104等通信規約的測試。
?

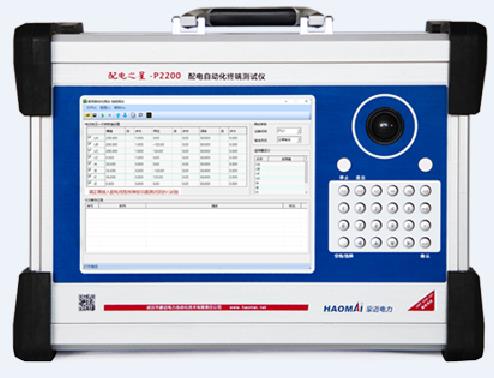

4U4I 輸出(可擴展為8U8I),配置電流電壓輸出與通訊檢測接口,實現配電自動化終端 功能、性能的一鍵式自動化閉環測試,20分鐘檢測完成并出具檢測報告。
主要功能:
1)自動化測試解決方案:
2)完善的虛擬主站功能,在單機模式下完成通訊、聯調對點等功能測試。
3)不停電的狀態下,實現多點FTU 、DTU、TTU終端的同步故障模擬,配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行,實現完整的饋線自動化(FA)功能測試。
4)針對不同終端自定義測試方案庫,測試時智能匹配,一鍵測試并生成標準測試報告。
5)支持IEC101、IEC104等通訊規約的測試。
6)可讀取故障錄波數據文件,回放故障波形情況下的動作行為。
?
A4尺寸大小,整機3.5kg, 可快速加量,適合對終端進行現場測試。
自帶高效大容量鋰電池,續航時間不小于8小時,5A連續輸出可達4小時以上。

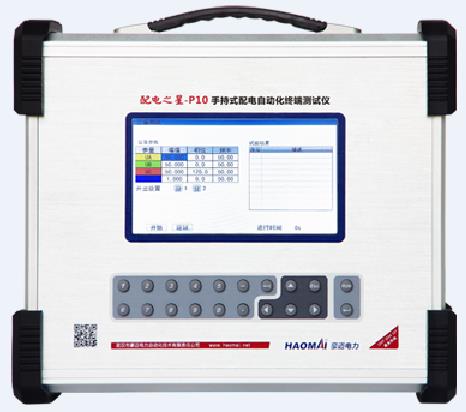

△??配電之星-P10 手持式配電自動化終端測試儀
?
4U4I 輸出,滿足一二次融合測試要求,適合基于電子式互感器技術的配電自動化終端設備一鍵自動化聯調測試。
配備標準雙向航插,可選擇市電,也可從PT取電,集成豐富的測試功能模塊,實現多種測試項目一鍵自動完成。

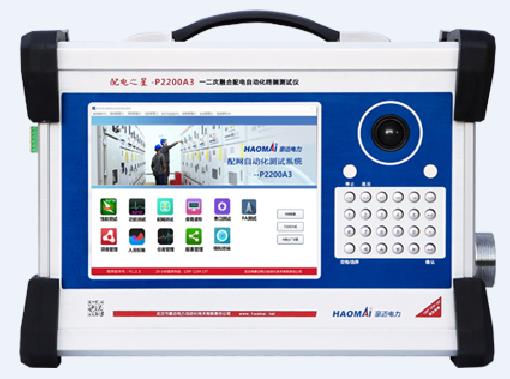

△??配電之星-P2200A3? 一二次融合配電自動化終端測試儀
?
配電自動化終端測試儀測試流程:
?
三遙測試 |
配電自動化終端測試儀 |
繼電保護測試儀 |
遙測 |
測試儀輸出交流電壓、電流量給配電終端,終端將采樣的交流量通過IEC101/IEC104報文發出,儀器解析接收到的報文顯示出交流量,通過對比交流輸出與報文解析回采計算誤差 優勢: |
主站遙測對點時,只能加量,不能回采數據,無報文信息 |
遙信 |
通過測試儀開關量輸出的合/分控制配電終端遙信開入的合/分,終端將遙信的變位信息通過IEC101/IEC104報文發出,測試儀解析接收到的報文顯示對應的變位信息,然后進行信息對比,判斷遙信上送是否正確合理 優勢: |
主站遙信對點時,只能加量,不能回采數據 |
遙控 |
測試儀發送遙控報文給配電終端,終端根據報文控制自身節點的合/分 優勢: |
不能進行遙控測試 |
虛擬主站與模擬斷路器 |
測試儀可模擬主站與終端通訊,提供模擬斷路器功能,實現閉環測試 |
不能進行通訊測試 |
?
除此之外,配電自動化終端測試儀還可完成保護測試、串口測試、查看波形、FA饋線自動化測試等,在脫離主站的情況下完成遙控對點和遠方傳動試驗,無需與主站通話獲取指令,大大縮短了技改停電時間,提高終端故障排除效率。
