?我們進行電流互感器試驗時，可測試變比、角差、比差、伏安特性曲線等，若需更加精準地了解CT性能，還需對不飽和電感、剩磁系數、二次時間常數、磁滯曲線、極限電動勢、準確限制系數、誤差曲線等參數進行計算分析。 此次我們主要介紹保護類CT如何利用誤差曲線與準確限制系數來進行CT校核。

復合誤差： 穩態情況下，一次電流瞬時值與二次電流瞬時值乘以額定電流比（變比），兩者之差的方均根值。

誤差曲線： 保護用電流互感器在短路電流流過一次繞組時，向二次側傳遞電流信息，為保證繼電保護裝置正確動作，互感器必須有一定的準確度，即復合誤差不超過限值，這個限值有5％和10％兩種。 保持誤差限值不變，一次電流倍數與二次負荷的關系曲線通常稱為誤差曲線。

注： CT在過電流情況下，由于勵磁電流波形畸變，二次電流不再是正弦波，無法直接通過電流誤差和相位差規定CT誤差特性，需要用到復合誤差。

準確限制系數（Kalf或者ALF）： 穩態情況下，CT能滿足復合誤差要求的最大一次電流值（Ipal）與額定一次電流（Ipn）之比，Kal=Ipal/Ipn。

準確限制系數標準值一般有： 5、10、20、30、40。

如CT銘牌標注10P30，則準確級為10P，準確限制系數為30，短路電流不超過30倍的IN，CT的復合誤差不會超過10%。

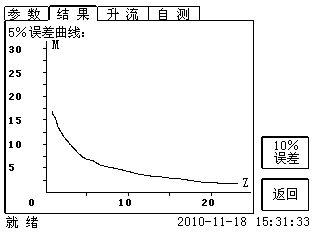

△ 5%誤差曲線

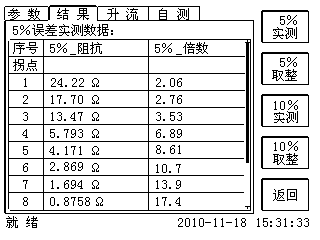

△ 5%誤差數據

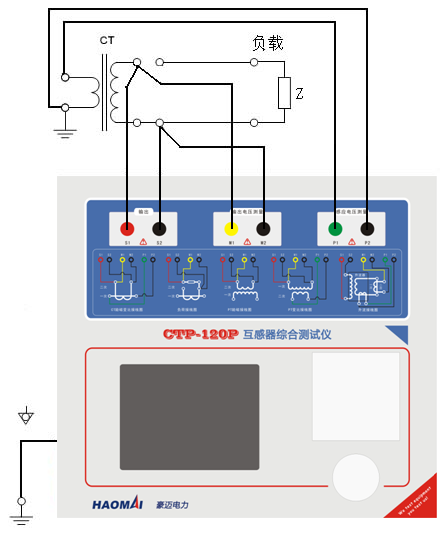

1）根據實測二次負荷值，對照誤差數據表格或者誤差曲線查找比對。

M=I1M/I1N=Kn×I1/Kn×I2N=10I0/I2N

I1M： 一次側最大短路電流、I1N： 一次側額定電流、I2N： 二次側額定電流、I2： 二次電流、I0： 勵磁電流、Z2： 二次繞組阻抗、E0： 二次繞組感應電動勢、Kn： 額定電流比。

ZB： 10%誤差時，允許的最大負荷阻抗、M： 一次最大短路電流倍數。

舉例： CT銘牌標注5P10，查5%誤差曲線得最大允許二次阻抗為2.8Ω，可通過實際二次阻抗實測值判斷CT性能是否滿足保護要求。

1）如果實測負荷等效阻抗為1Ω。

表示該CT可以帶動二次側所連接的負荷（包含電纜、保護裝置、測控裝置，表計等），保護動作時，復合誤差小于5%，保護可以正確動作。

表示該CT帶不動二次側所連接的負荷，CT提前飽和，導致保護拒動。

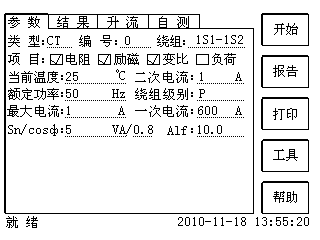

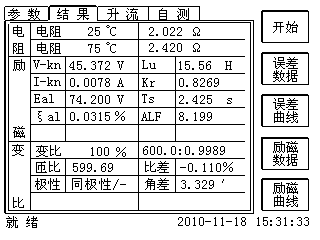

△ 準確限制系數測試結果

注意： 若實測ALF大于或等于額定值，則CT合格，接下來可進行其他測試。 若實測ALF小于額定值，則CT判定為不合格。

舉例： CT銘牌標注10P20，變比為1000:1，保護速斷定值為20A，如何判斷ALF對保護動作的影響？

表示該CT的一次最大工作電流能達到25kA，換算到二次側，最大短路電流可達到25A，并且復合誤差小于10%，速斷可正確動作。
