?重合閘試驗是線路保護常見的試驗項目，當線路發生瞬時性故障時，重合閘動作后能恢復故障進入正常運行，當線路發生永久性故障時，重合閘動作后又將加速跳開。 下面以RCS-931線路保護裝置發生永久性故障為例，使用繼保之星-S60 手持式繼電保護測試系統整組試驗?zāi)K介紹重合閘后加速的校驗方法。

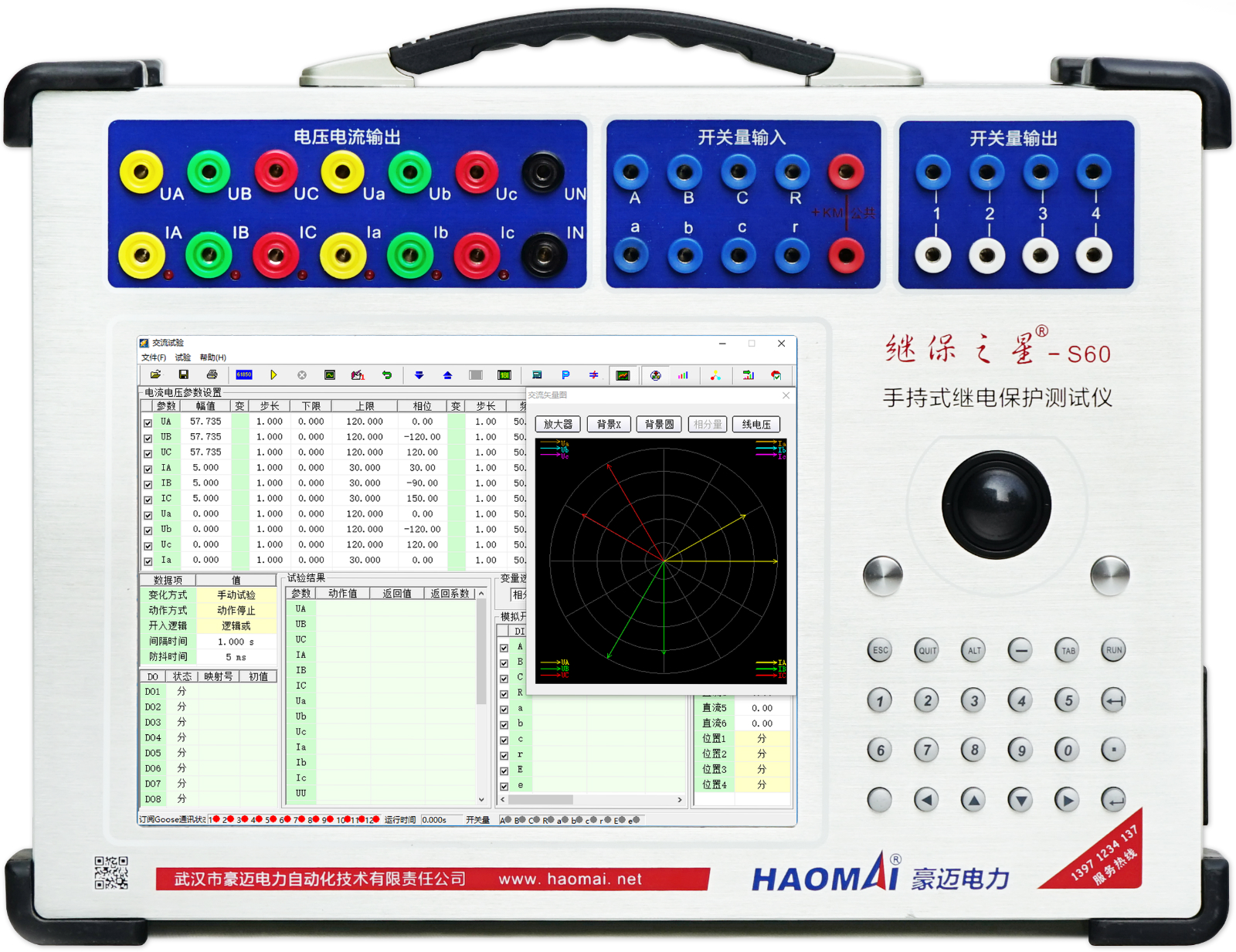

△ 繼保之星-S60 手持式繼電保護測試系統
（2）保護壓板設置：
在“整定定值”里，把運行控制字“投相間距離 II 段”、“投三相重合閘”、“內重合閘把手”置“1”，其他的均置“0”（‘1’表示投入，‘0’表示退出）。
在“壓板定值”里，僅把“投距離保護壓板”置“1”。
在保護屏上，僅投“距離保護”硬壓板。

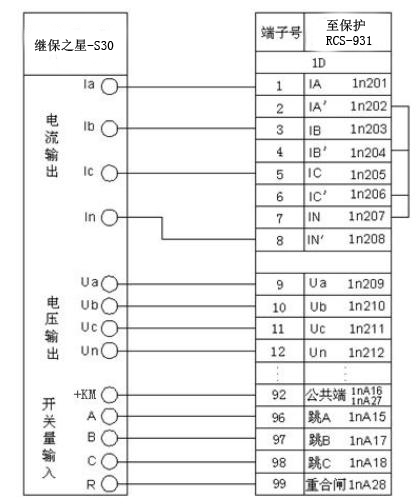

將繼保之星-S60 手持式繼電保護測試系統的電壓輸端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“Ua”、“Ub”、“Uc”、“Un”端子相連。 將繼保之星-S60的電流輸出端“ Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連； 再將保護裝置的交流電流“ IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-S60的電流輸出端“In”。
將繼保之星-S60的開入接點“A”、“B”、“C”、“R”分別與保護裝置的分相跳閘出口接點“跳A”、“跳 B”、“跳 C”以及“重合閘”接點相連，將繼保之星-S60的“+KM”與保護裝置的公共端相連。 此處線路對應的開關位置在“合位”不考慮開出接線。
在“整組試驗”菜單里，試驗過程由保護的接點動作情況控制，此次試驗包括以下幾
個過程： 故障前→故障（跳閘）→正常狀態（重合閘）→故障（跳閘后加速）。
（1） “整組試驗”頁面設置：

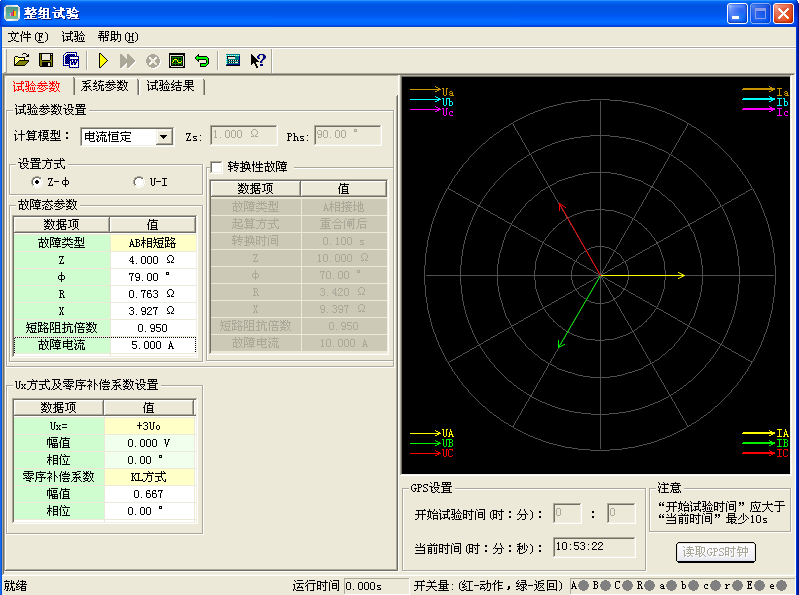

△ 試驗參數設置
整組試驗參數：
1）故障類型： 模擬距離保護，可設為相間距離，AB相短路故障。
2）整定阻抗： 幅值取“相間距離Ⅱ段定值”，設為4.0Ω，相角取“正序靈敏角”，設為“79.0°”。
3）短路阻抗倍數： 故障時的短路點位置，根據繼電保護的調試規程，一般取0.95倍，以檢查保護動作的靈敏性。
4）故障電流： 設置短路時的電流，一般應保證計算出的短路電壓不越限，可設為5.0A。
5） UX： 當定值不檢時不需要設置UX。
6） 零序補償系數： 此處模擬的是相間距離保護，可不關注零序補償系數。
7）轉換型故障： 此處不需要轉換型故障，可不勾選。

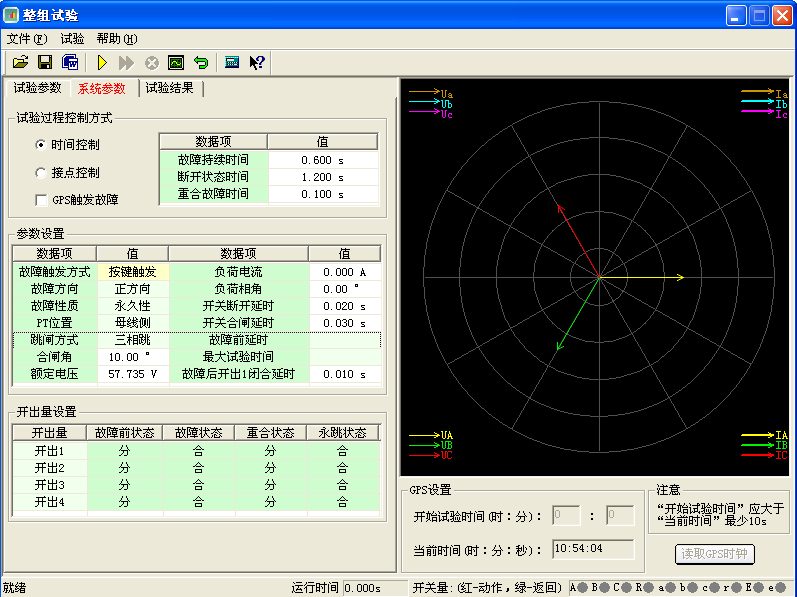

整組試驗系統參數：
1）試驗控制方式： 為方便試驗，可選擇“時間觸發”，通過繼保之星-S60控制各個狀態的時間。 “故障持續時間”為發生相間故障的時間，此處應大于II段定值保證可靠動作。 “斷開狀態時間”為故障后的重合狀態時間，此處應大于重合閘定值時間，保證重合閘可靠動作。 “重合故障時間”為永久性故障測試儀加量時間，保證重合后繼續動作。
2）故障觸發方式： 可選擇按鍵觸發，該按鍵一般大于保護的復歸時間（含重合閘充電時間），可通過觀察保護TV斷線燈滅和充電燈亮后再開始觸發。
3）故障性質： 設為“永久性故障”。
4）PT位置： 根據實際情況，一般安裝在母線側。 跳閘方式可設為三相跳閘。
5）故障起始角： 由于定值同期合閘角為20°，此故障起始角要低于合閘角才能保證可靠動作。
6）額定電壓： 可設為57.735V，線路跳閘后的電壓。 如果檢同期時要檢查線路電 壓和母線電壓必須大于40V。
7）負荷電流： 故障前狀態額定電壓輸出不需要電流輸出，可設為0。
8）開關延時： 如果是帶模擬斷路器試驗，建議跳合閘延時至少設置0.020s。
（2）試驗操作方法：
開始試驗點擊右三角按鈕或者按鍵盤上的“運行”“確認”鍵，繼保之星-S60開始輸出，先輸出空載狀態（按鍵前一直輸出正常狀態，等待保護復歸，重合閘充電完成），然后再輸出故障狀態，直到保護可靠跳閘，開入接點A、 B、C全部閉合，接著再輸出重合閘狀態，直到保護重合閘成功，開入接點 R閉合， 最后自動結束試驗，根據提示選擇是否保存試驗結果。
（3）試驗結果:
試驗結束后開入量會記錄試驗動作信息和重合閘信息。 保護動作如下圖所示：
△ 保護動作試驗界面
觀察保護動作結果，打印動作報告及動作報文，如下表：
被保護設備： 保護設備 版本號： V1.60 打印時間： 2019-12-13 19:38:29

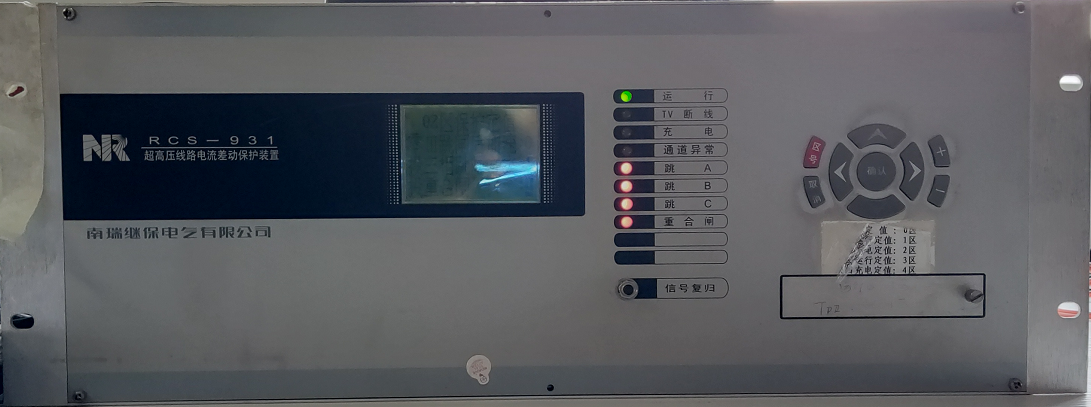

△ RCS-931超高壓輸電線路成套保護裝置——整組動作報告
