傳統變電站的二次電纜回路被智能站光纖通信網絡取代,每一根光纖中同時傳輸了多路模擬量、開入量信號。 智能站的二次回路信息置于SCD文件中,無法直觀的通過外部電纜連接來分析和監視整個回路狀態,給智能站的運維帶來了巨大挑戰。
以往大多智能變電站二次檢修都是專業技術人員根據積累的經驗進行安措票編寫,需要耗費大量時間和人力,且容易出現編制錯誤,無法保證二次檢修安措的正確性和有效性。 《國家電網公司繼電保護技術發展綱要》也提出“一鍵”安措是繼電保護技術的關鍵點。 針對以上現狀,武漢豪邁電力在保留BDZ-101 智能站繼電保護狀態監視及分析診斷系統原有功能的基礎上,新增了二次檢修安措票自動生成模塊,實現智能變電站內二次設備和二次光纖回路的監視。

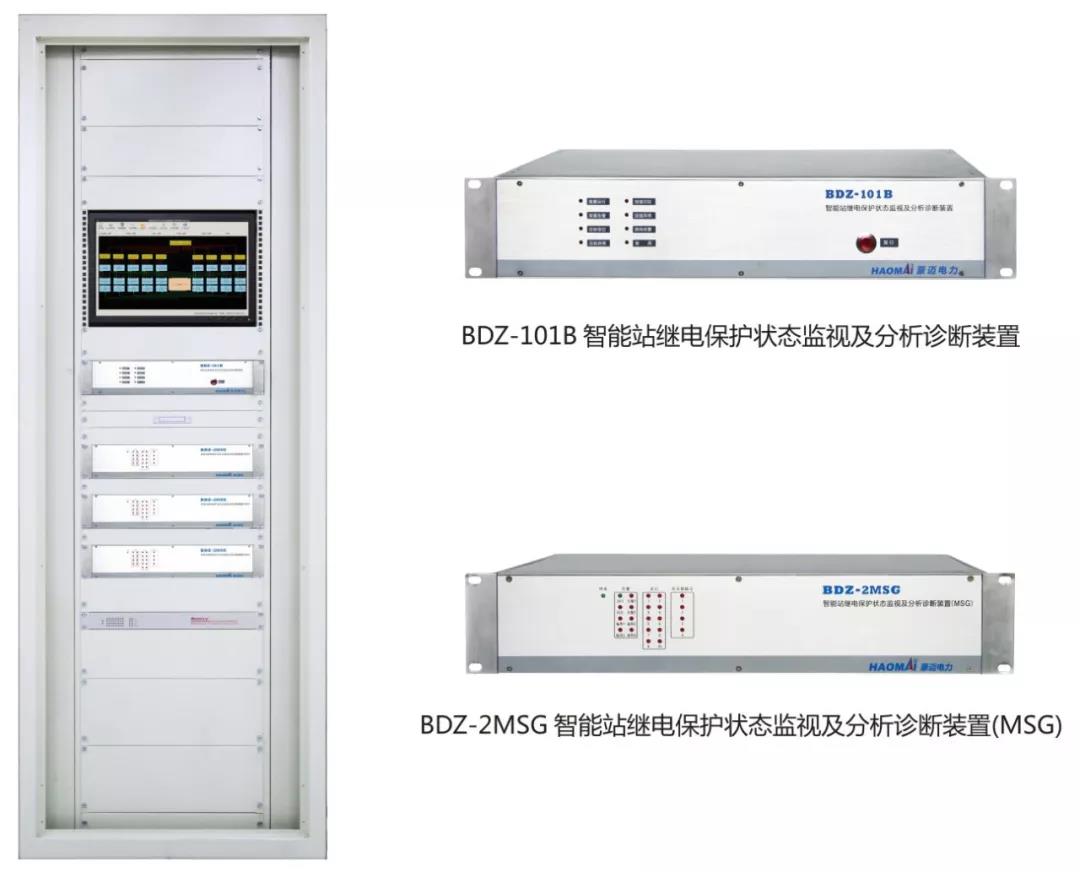

▲ BDZ-101 智能站繼電保護狀態監視及分析診斷系統
BDZ-101 智能站繼電保護狀態監視及分析診斷系統 “安措票自動生成”模塊主要包括保護裝置、母聯、主變的正常運行、停電檢修、單套檢修(僅針對雙套配置的保護),以及各種模式下設備故障隔離的安全操作策略。 檢修人員可選擇不同設備生成安措票,自動生成安措策略,有效提高二次設備檢修的及時性和安全措施的可靠性,節約大量人力成本。 模塊功能支持保護檢修和運行操作的安措校驗及警示、安措回放、安措離線預演等,并顯示相關操作結果。 安措模塊對壓板狀態進行實時監測,若操作步驟與安措票步驟不同則做出預警,提示操作員是否按照安措票進行操作,若操作員認為操作無誤,則記錄該步驟后繼續進行操作,并提示操作員是否修改安措策略步驟。 通過安措校驗與警示,一定程度上緩解操作員安全焦慮,防止操作員誤操作造成不可預計后果 ,提高了隔離設備的安全與可靠性 。

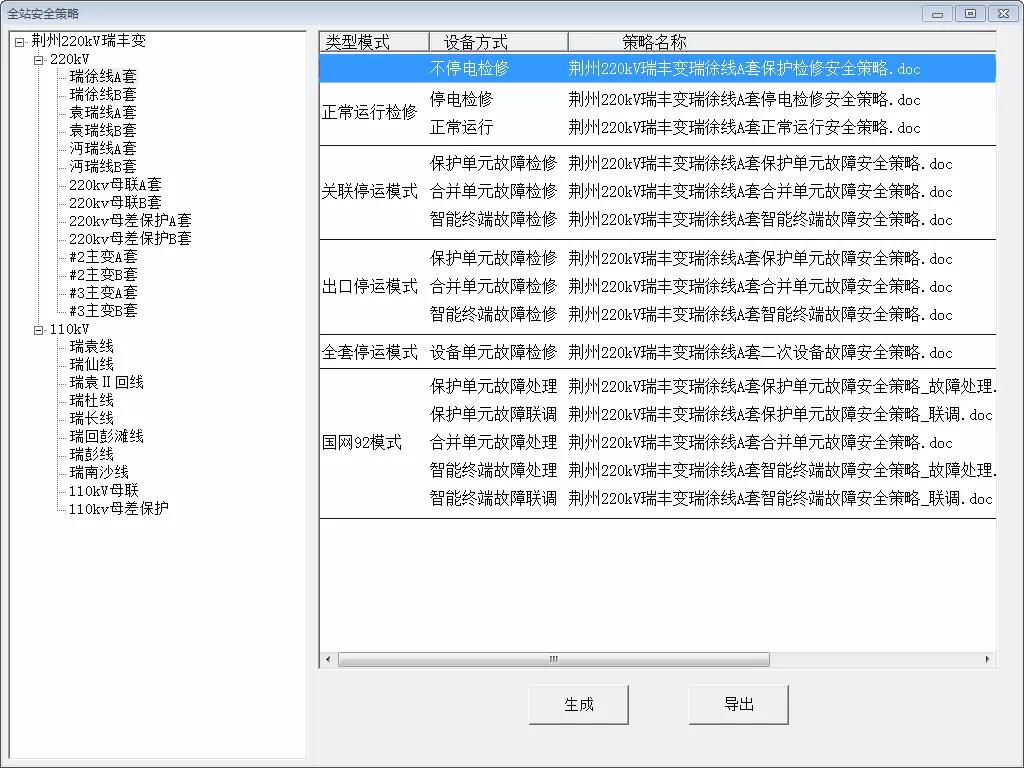

▲ 自動生成安措票
BDZ-101 智能站繼電保護狀態監視及分析診斷系統有效提高了智能變電站二次檢修工作效率和智能化水平,讓智能變電站運維更加安全可靠。
