智能變電站運維管控和檢修調試中,調閱保護裝置GOOSE和SV報文進行SCD解析,是測試工作的重要環節。

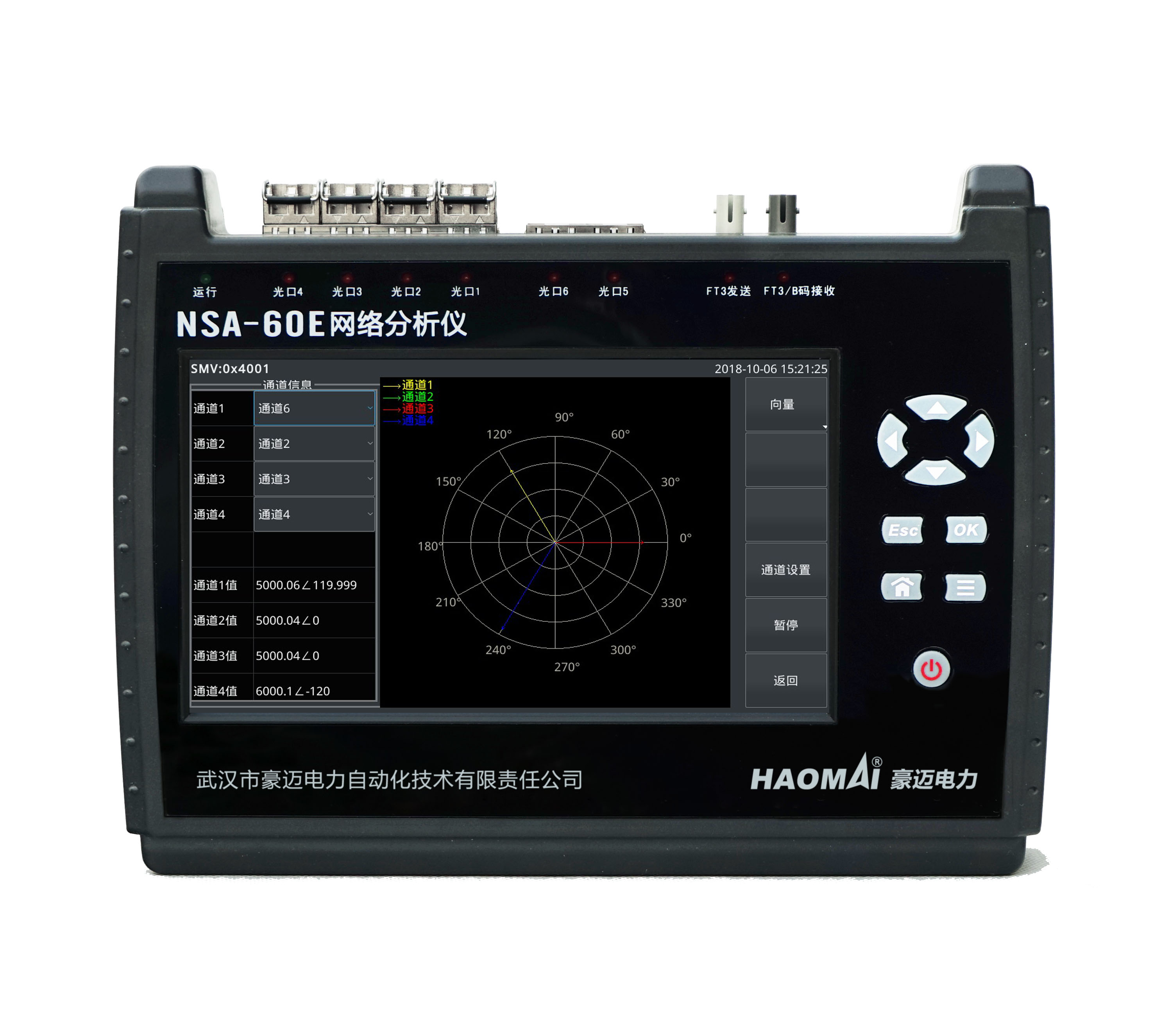

▲ NSA-60 手持式網絡分析儀
在二次設備運維檢測過程中,使用NSA-60 可快速排查諸如GOOSE/SV鏈路中斷、保護軟壓板誤投漏投等重大安全隱患,核查SCD及CID配置文件,結合繼電保護裝置定檢,對裝置配置文件(主要為CID文件)進行邏輯校驗,有效提升智能站精細化運維水平。
GOOSE是什么?
GOOSE是一種面向通用對象的變電站事件,主要用于實現多IED之間的信息傳遞,包括傳輸跳合閘信號(命令),具有高傳輸成功概率。

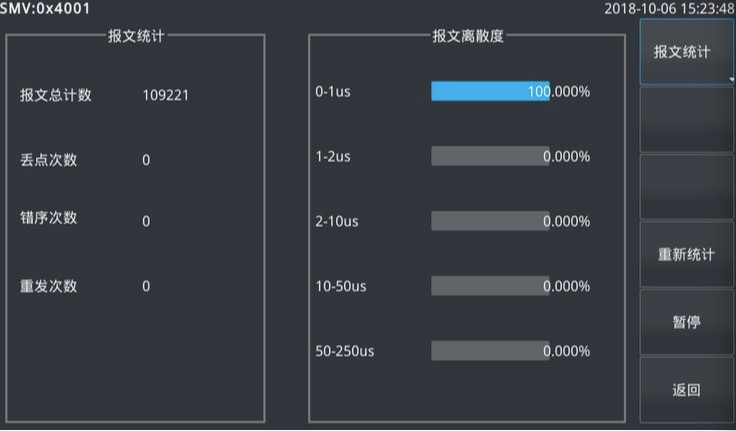

▲ 報文統計

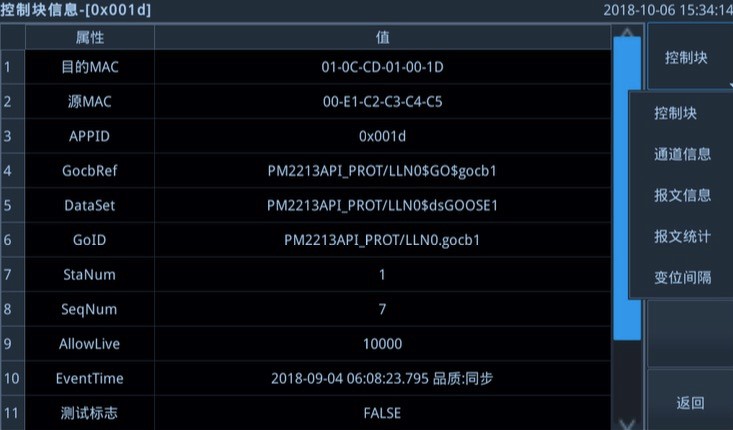

GOOSE控制塊:

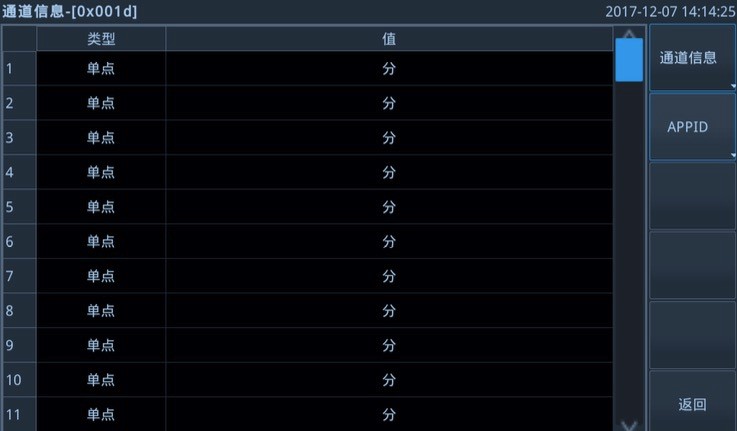

▲ GOOSE通道信息

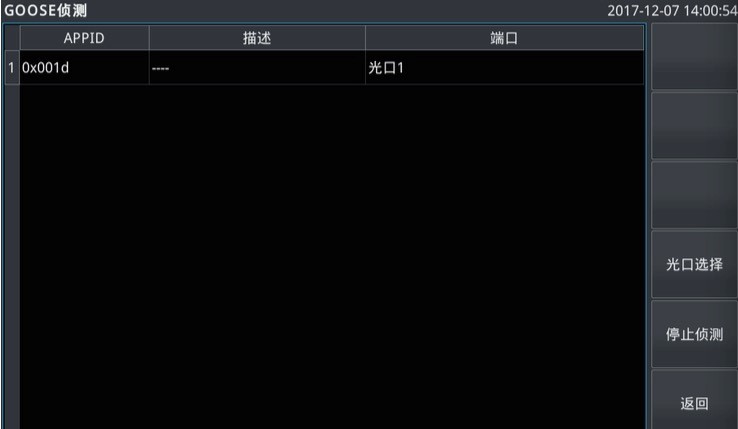

▲ GOOSE偵測

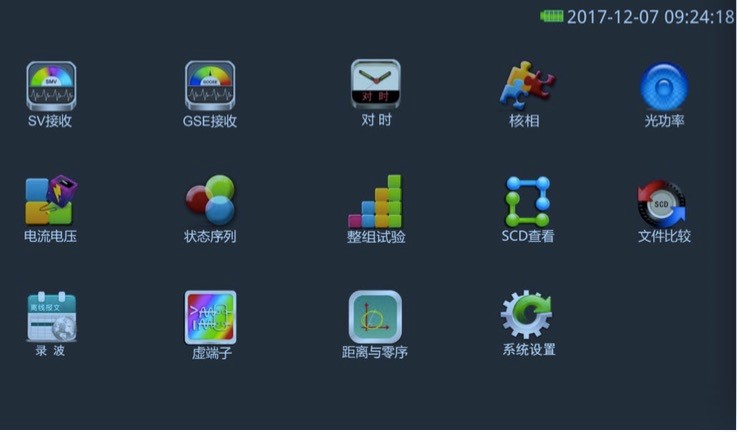

在GOOSE傳輸機制中,進入“GSE接收”模塊,通過報文進行“偵測”。
▲ GOOSE監測界面
GOOSE源傳輸GOOSE報文是以數據集形式發送,一幀報文對應一個數據集,一次發送將整個數據集中所有數據值同時發送。

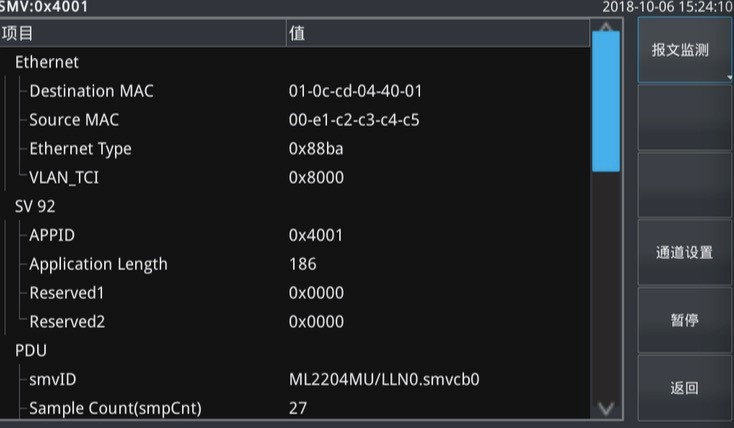

▲ 報文監測
SV通俗理解為采樣值,交換采樣數據集中的采樣值的相關模型對象和服務,以及這些模型對象和服務到ISO/IEC8802-3幀之間的映射。

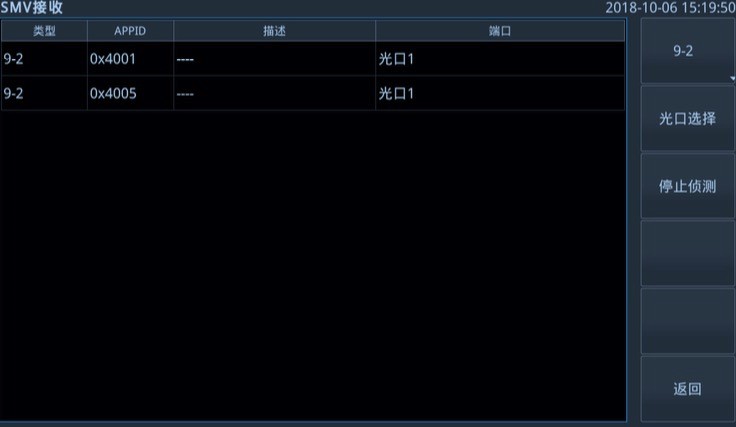

▲ SMV接收
SMV控制塊是描述IED將模擬量往外發送的能力,將需要發送的模擬量實例化為不同的LN,將其匯總至發送數據,數據集再關聯至Smvcb。

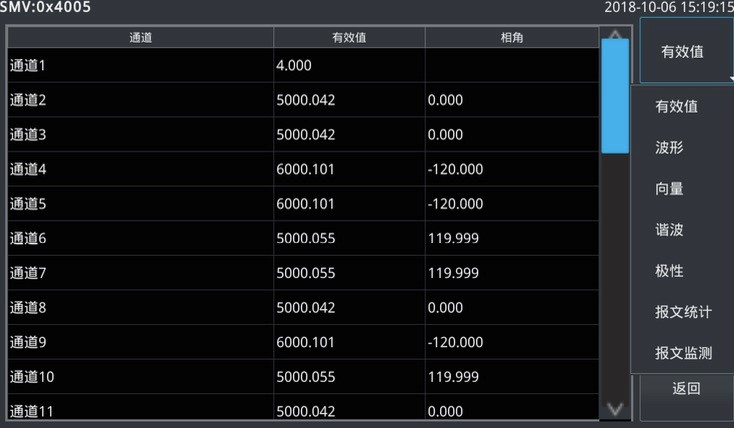

▲ 有效值測試
此外,NSA-60 還支持智能變電站核相與極性測試,用戶可選擇不同的通道進行核相分析,進行電壓和電流的幅值、相位、相序比對,并測試不同的通道所反映的極性情況。

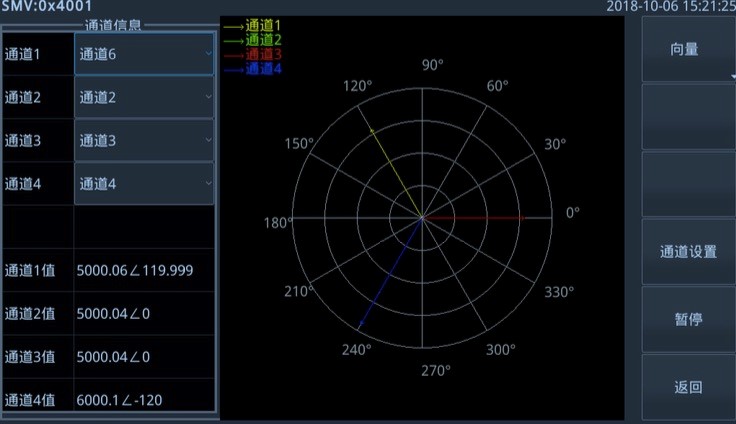

▲ 向量測試
通過更改左側通道信息的通道序號,可查看不同通道在同一坐標下的向量差。
