母線保護差動回路包括母線大差回路和各段母線小差回路,母線大差是指除母聯開關和分段開關外所有支路電流所構成的差動回路。

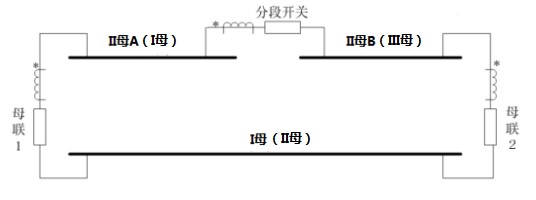

南瑞繼保PCS-915 母線保護裝置設計原理:
?
1
大差比率制動系數高值(小差低值)0.5校驗方法?

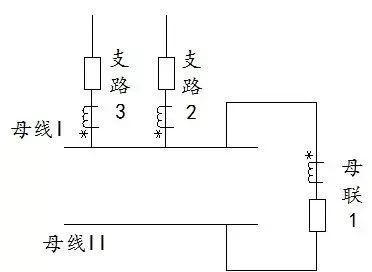

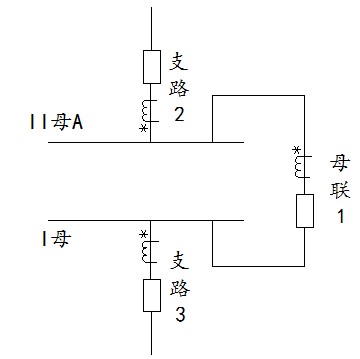

選取支路2掛II母A,支路3掛I母,母聯1開關1在合位,將母聯1、支路2、支路3的SV接收軟壓板置“1”,其余SV軟壓板置“0”,母聯1互聯軟壓板置“1”,分列軟壓板置“0”,配置完成各間隔的SV。
?

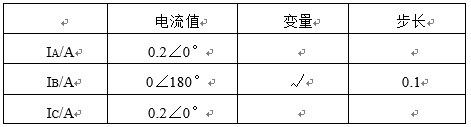

試驗參數設置界面如圖3所示(本試驗設定母差電流定值為0.3A舉例)
▲圖3 大差高值(小差低值)校驗初始值設置
(1)計算大差比率系數高值。
(2)計算小差比率系數低值。
2
大差比率制動系數低值0.3校驗方法?
選取支路2掛II母A,支路3掛I母,母聯開關1在分位,將母聯1、支路2、支路3的SV接收軟壓板置“1”,其余SV軟壓板置“0”,母聯1互聯軟壓板置“0”,分列軟壓板置“1”,配置完成各間隔的SV。

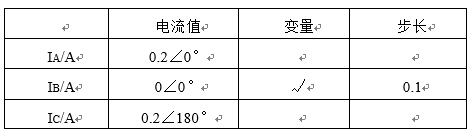

試驗參數設置界面如圖4所示(本試驗設定母差電流定值為0.3A舉例)
▲圖4 大差低值校驗初始值設置
在工具欄點擊“?”或按鍵盤“run”鍵開始試驗,此時保護不動作,持續按住鍵盤“▲”增大IB值,觀察保護裝置面板指示燈,直到“母差動作”指示燈亮,記錄IB的電流值,此時IB應為1.9A。
計算大差比率系數高值。
3
小差比率制動系數高值0.6校驗方法

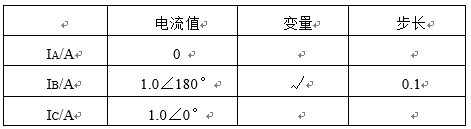

試驗參數設置界面如圖6所示(本試驗設定母差電流定值為0.3A舉例)
▲圖6 小差高值校驗初始值設置
在工具欄點擊“?”或按鍵盤“run”鍵開始試驗,此時保護不動作,持續按住鍵盤“▲”增大IB值,觀察保護裝置面板指示燈,直到“母差動作”指示燈亮,記錄IB的電流值,此時IB應為0.6A。

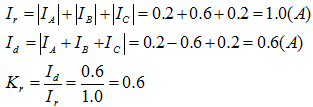

計算小差比率系數高值。
計算所得的K值0.6與目標值0.6一致,試驗合格。
