測試設備： 長園深瑞PRS-753S 光纖縱差成套保護裝置

使用設備： 繼保之星-1600 繼電保護測試系統

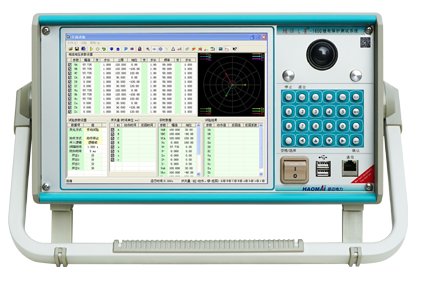

  ▲  繼保之星-1600 繼電保護測試系統

測試原理 ： 假設M側為送電端，N側為受電端。 正常狀態下或者發生區外故障時M、N兩側電流幅值相同、方向相反。 根據差動電流原理（差動電流為本側與對側電流向量和）得出差流為零。 當發生區內故障時，N側電流反向，此時M、N兩側流入的電流幅值相等，方向相同，產生的差流為各相故障電流的兩倍。

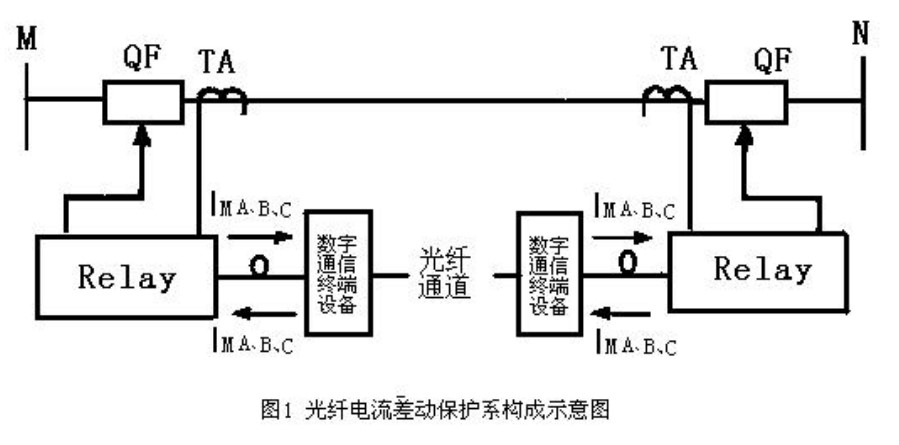

▲ 光纖電流差動保護系統構成示意圖

根據保護要求，當差動電流幅值小于整定值0.95倍時，保護可靠不動作； 當差動電流值大于或者等于整定值1.05倍時，保護可靠動作且動作時間低于100mS。

注意： 實際測試中通常將保護裝置尾纖（與對側保護連接的光纖）進行自環，并將本側、對側識別碼設置為相同。 此時保護裝置通過光纖收到的對側（實際是本側）發出的故障電流值與本側故障電流值相加即為試驗差動電流值。 由此，可推算出實際加入的實驗電流值是產生的差動電流值的二分之一。

保護裝置整定值：

• 變化量啟動電流定值： 0.2A

• 差動動作電流定值1.2A

1、保護裝置設置

壓板設置： 檢修壓板投入，縱聯差動保護投入， A 、B、C跳閘出口 壓板退出。

控制字設置： 定值整定-縱聯差動保護設置為1， 其他控制字設置為0。

2、接線

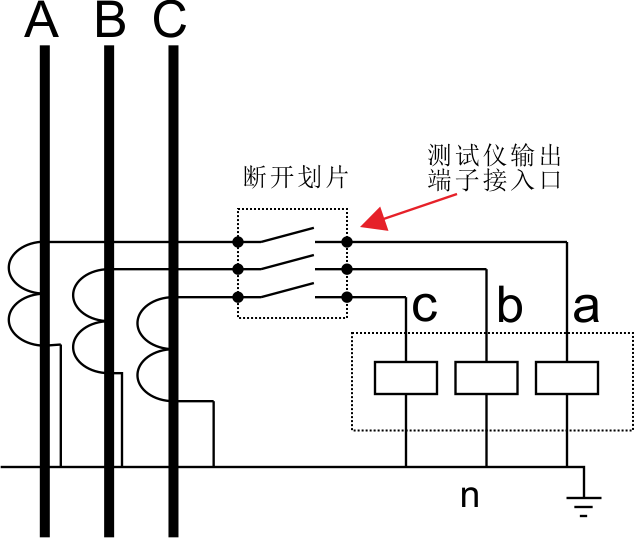

▲ 接線原理圖

• 斷開IA、IB、IC、IN端子排上的連接劃片，使保護裝置與線路斷開

• 將測試儀的IA、IB、IC、IN輸出端口接入對應端子排保護裝置側

• 將測試儀UA、UB、UC、UN接入相應的端子排

• 測試儀開關量輸入+KM端子接入裝置正電源端子口

• 測試儀開關量輸入A端子接入裝置跳閘線圈端子口（本次選擇壓板跳閘出口）

 ▲ 繼保之星-1600 接線圖

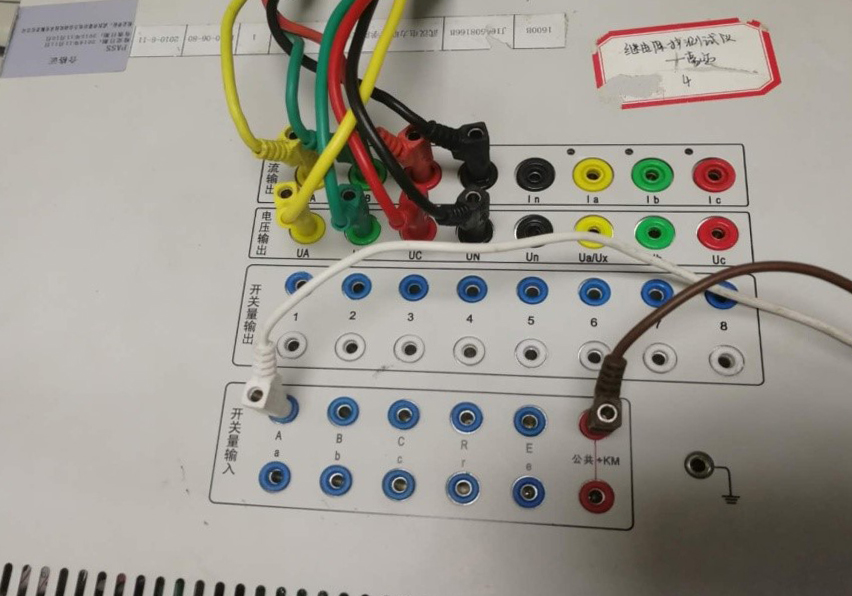

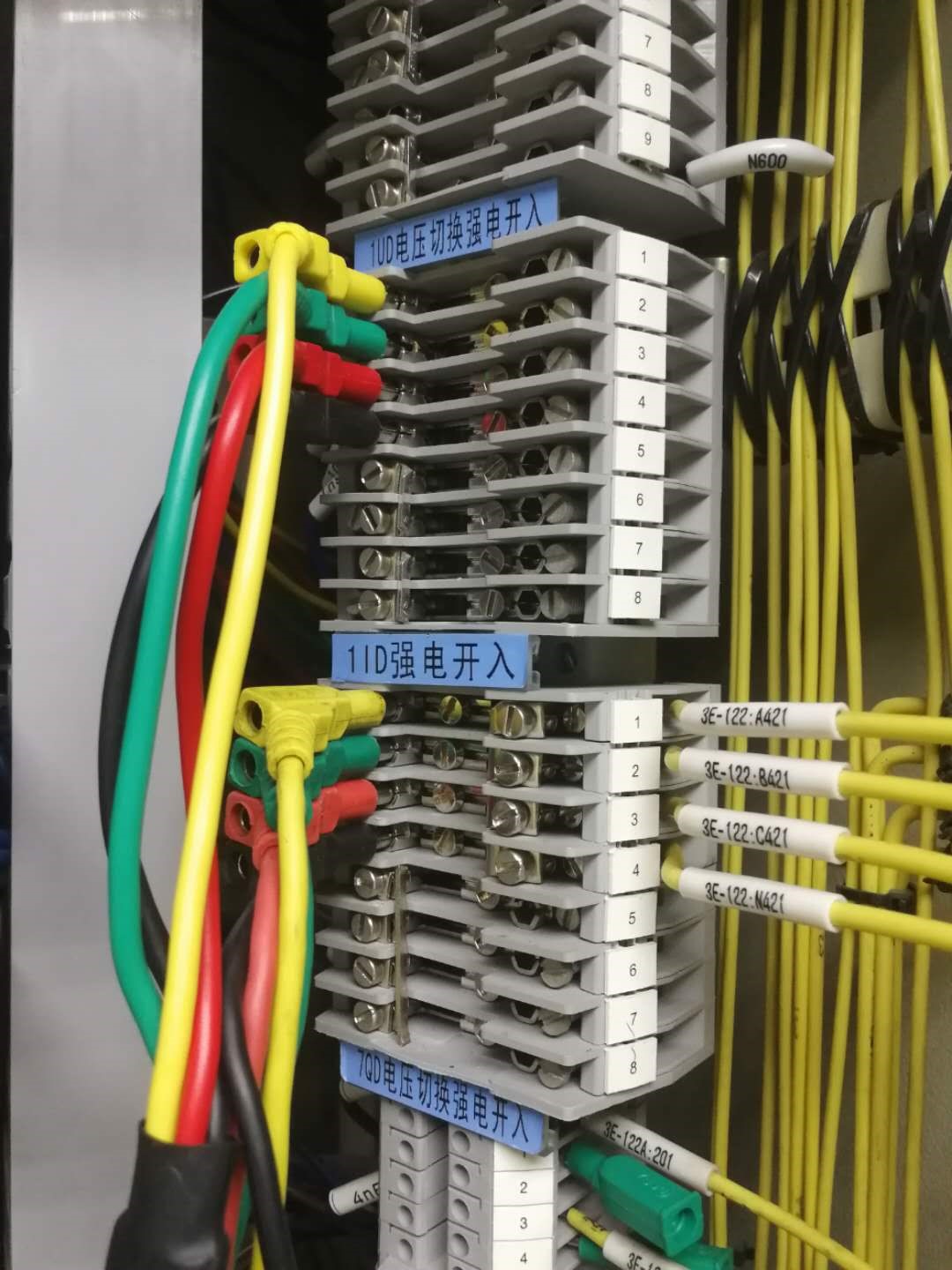

   ▲ 電壓電流接線

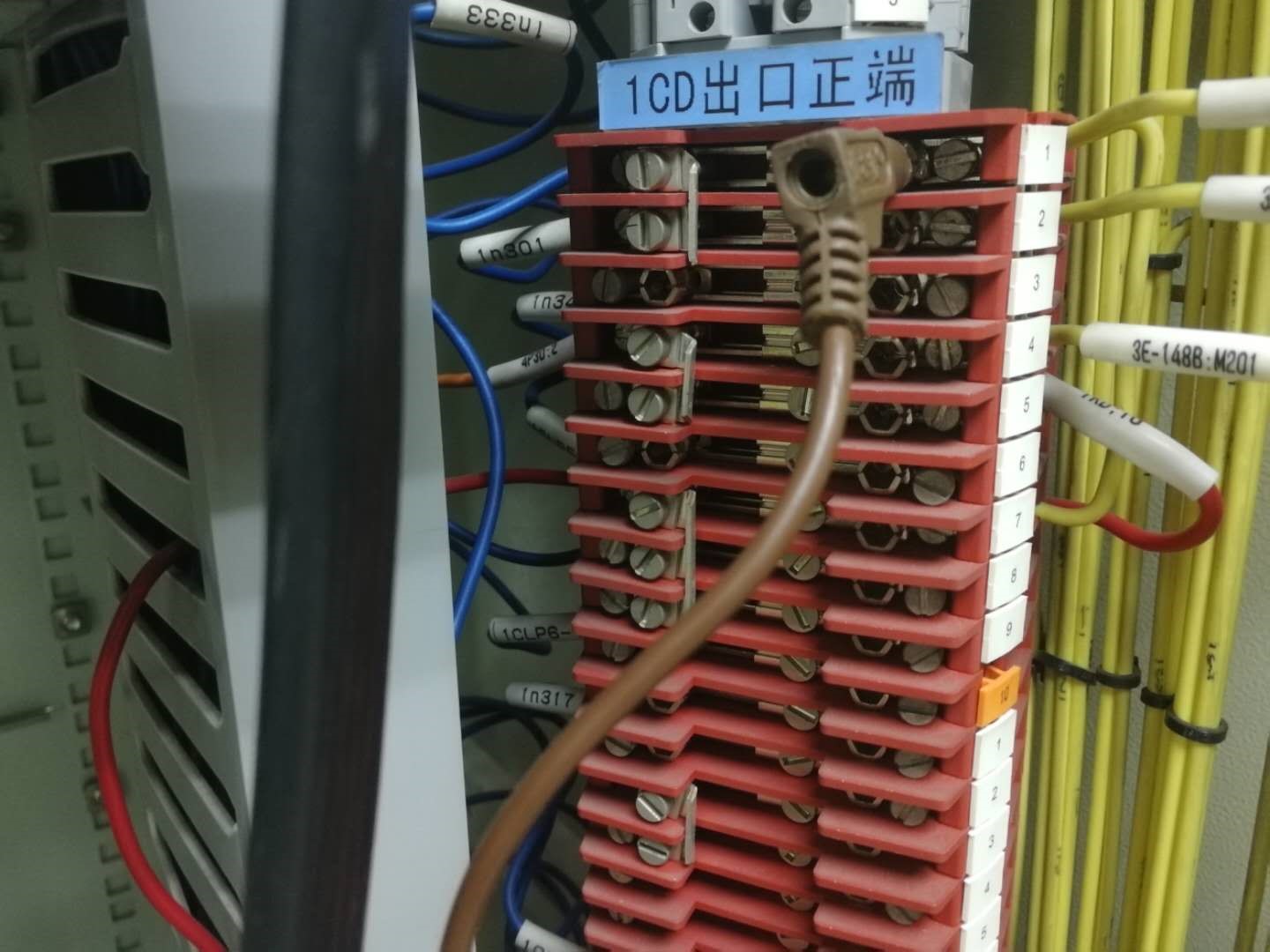

  ▲ 開關量+KM接線

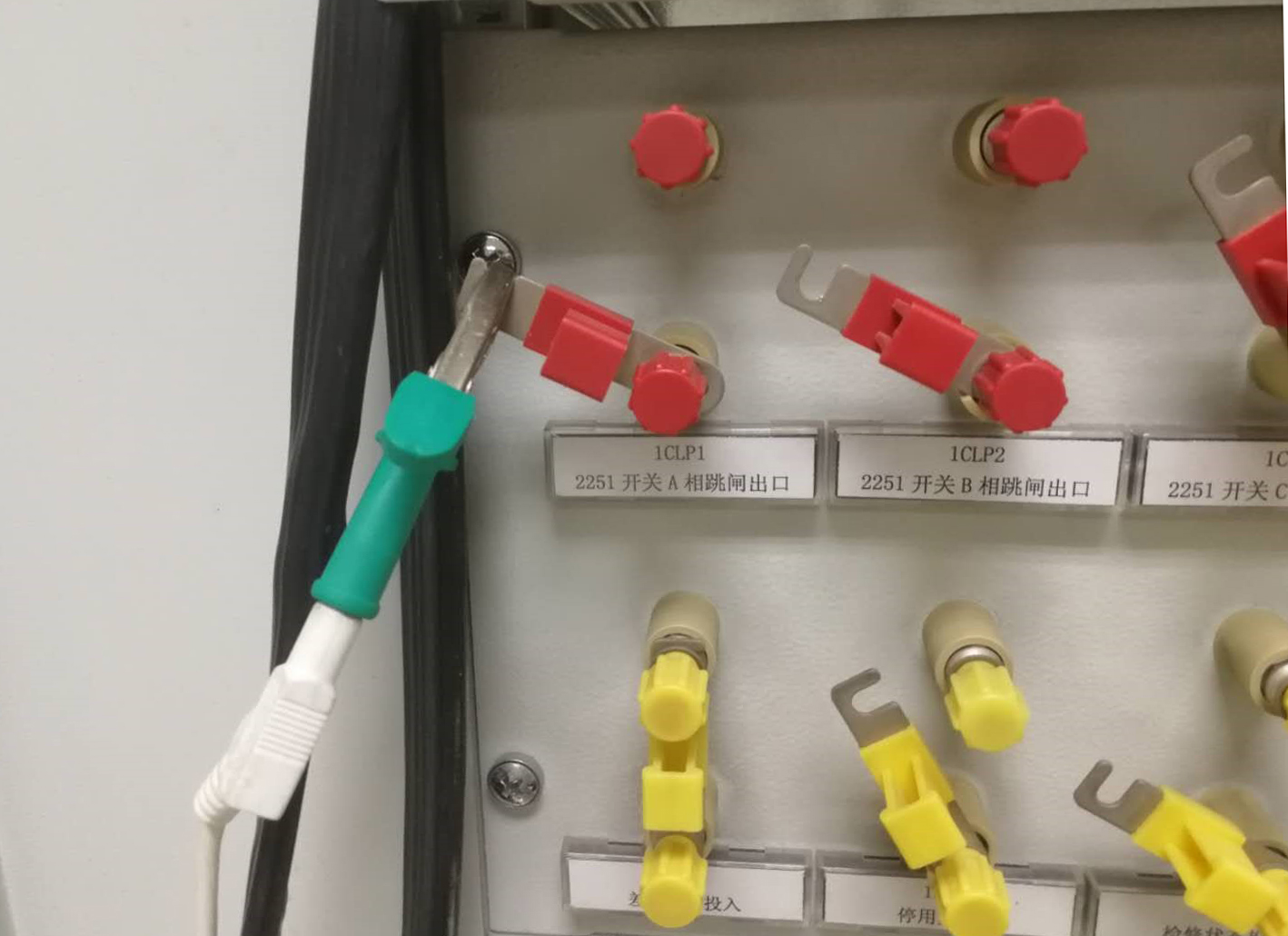

 ▲ 跳閘線圈接線

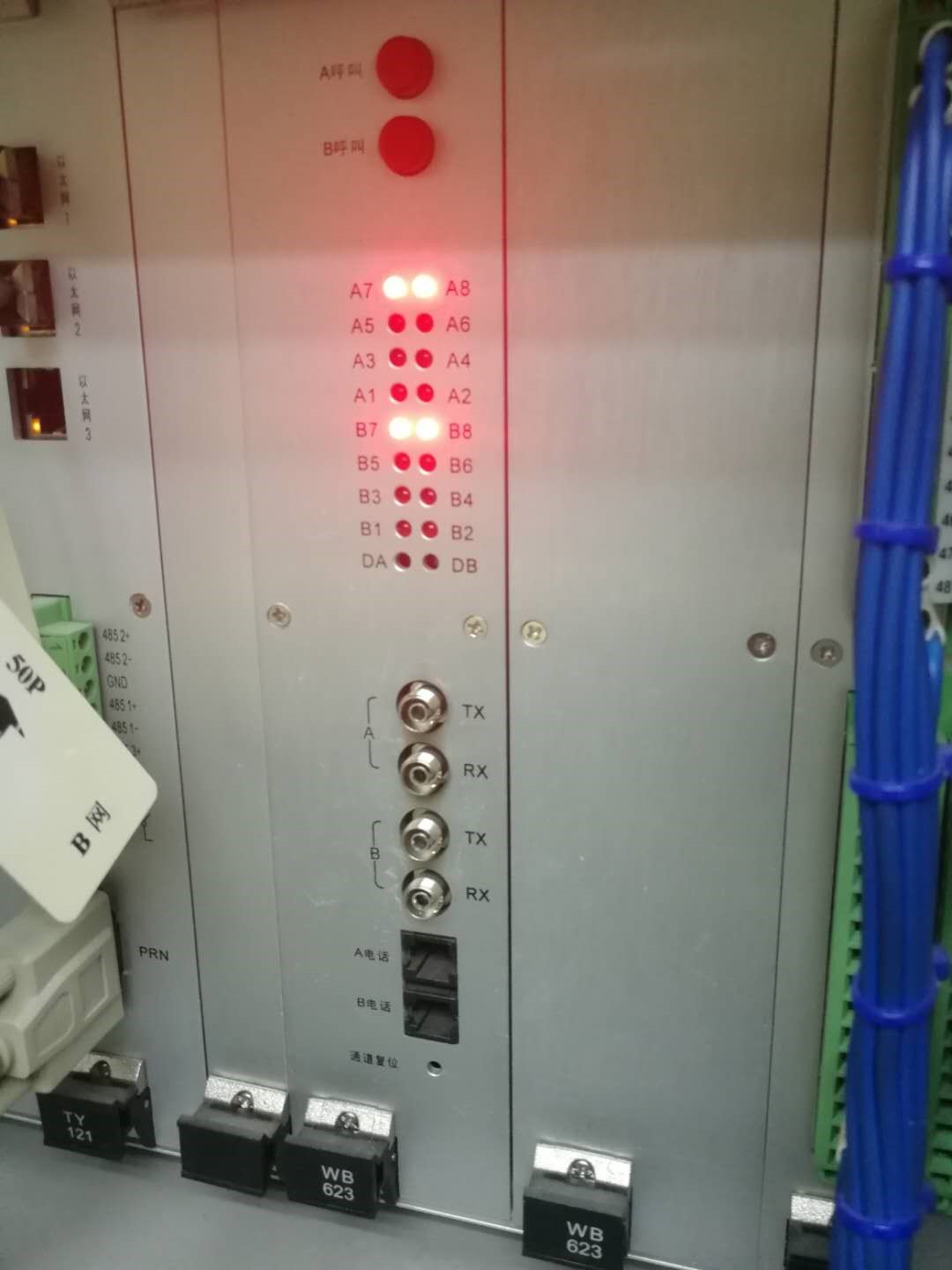

▲  光纖自環前

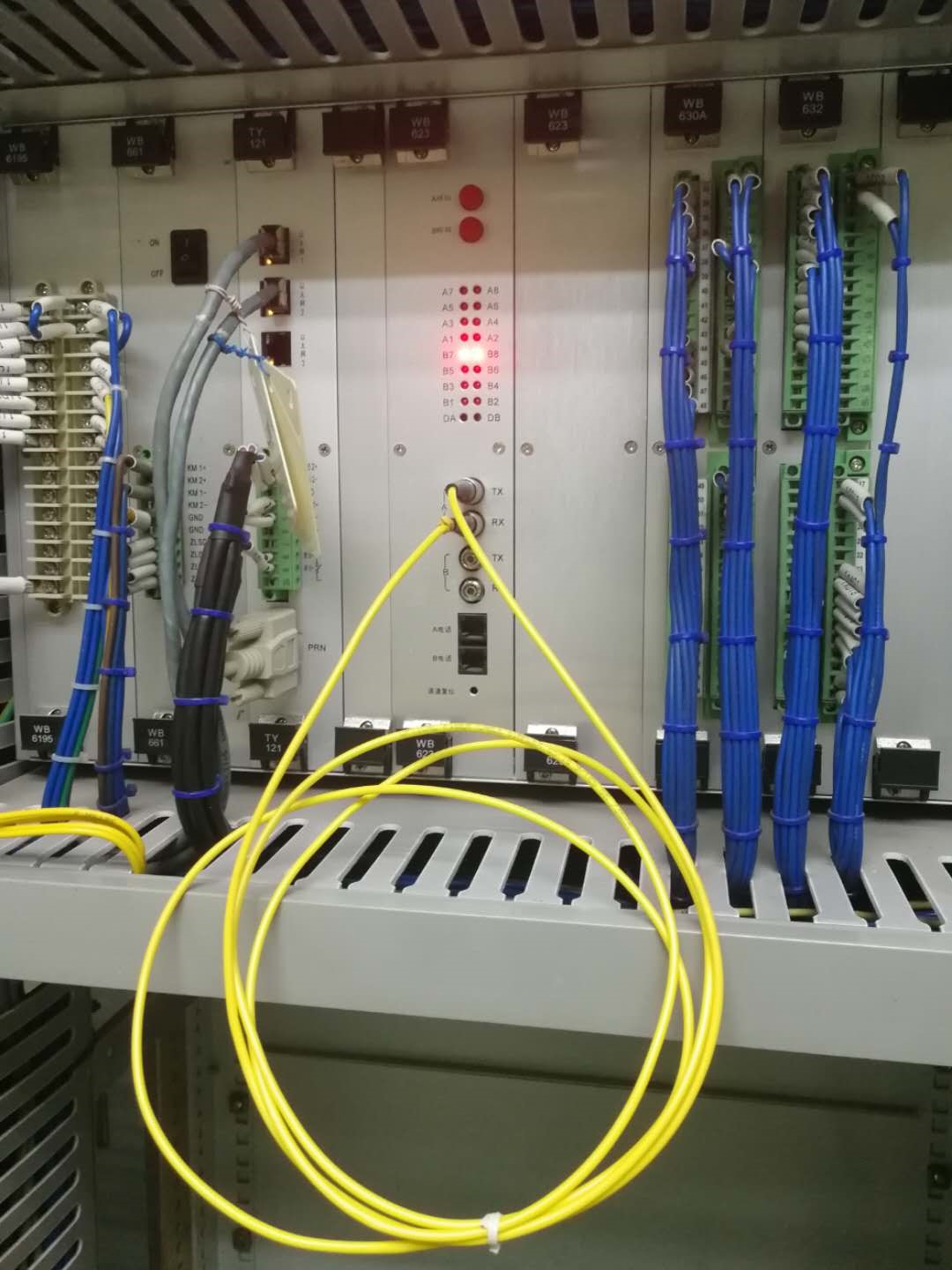

▲ 自環后

1、驗證0.95倍整定值下，差動保護可靠不動作。 （單獨驗證A相，其他相可參考此設置）

根據差動動作值1.2A計算可得，差動電流實驗值1.2*0.95=1.14A，實驗電流為0.57A。

1）在“狀態序列”菜單里，添加故障前、故障兩個狀態。

UA=UB=UC=57.734V

IA=IB=IC=0A

電壓電流均為正序

觸發方式： 時間觸發15S

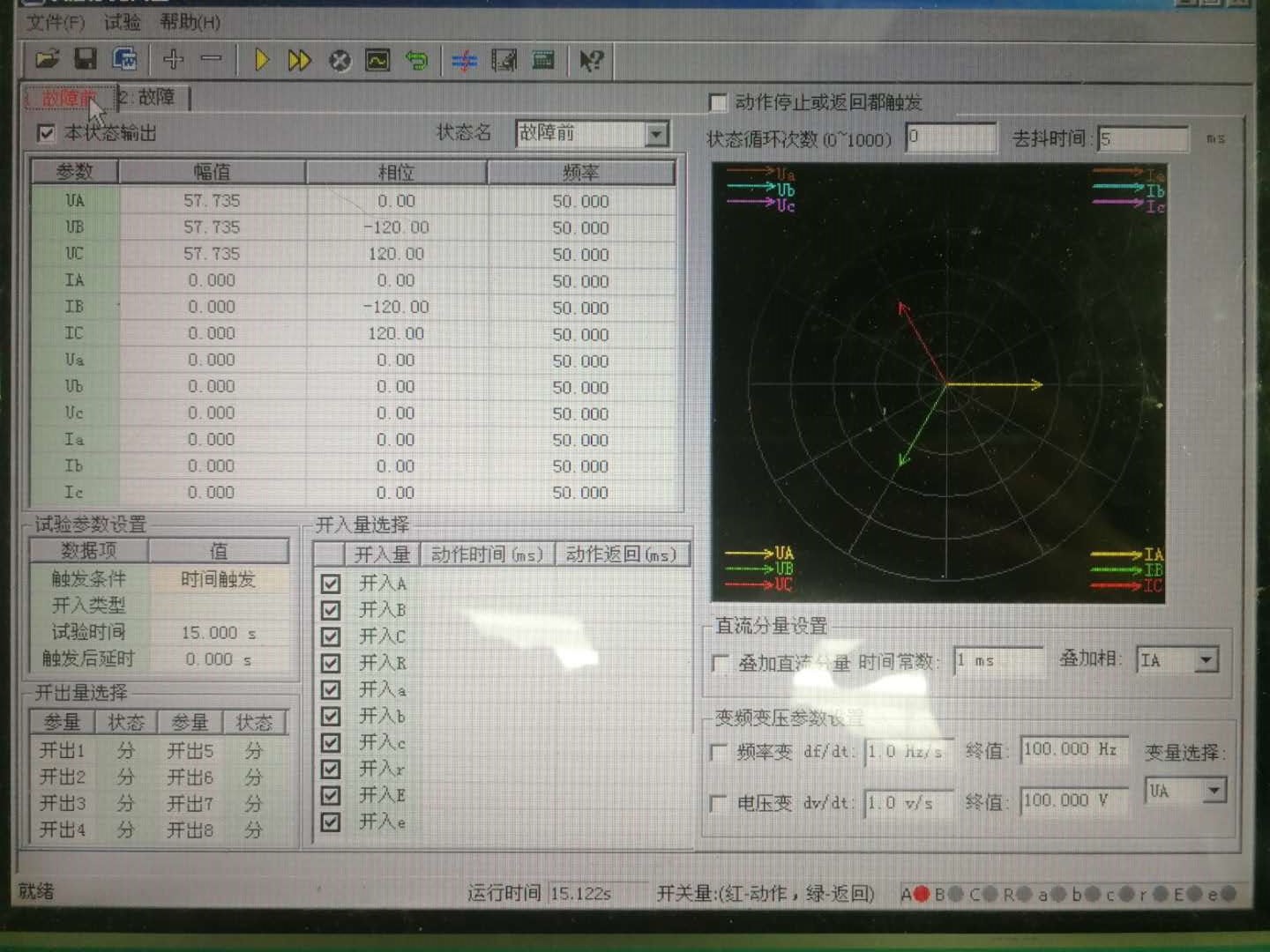

▲  正常態標簽參數設置

UA=UB=UC=57.734V

IA=0.57A

電壓電流均為正序

觸發方式： 時間觸發0.1S

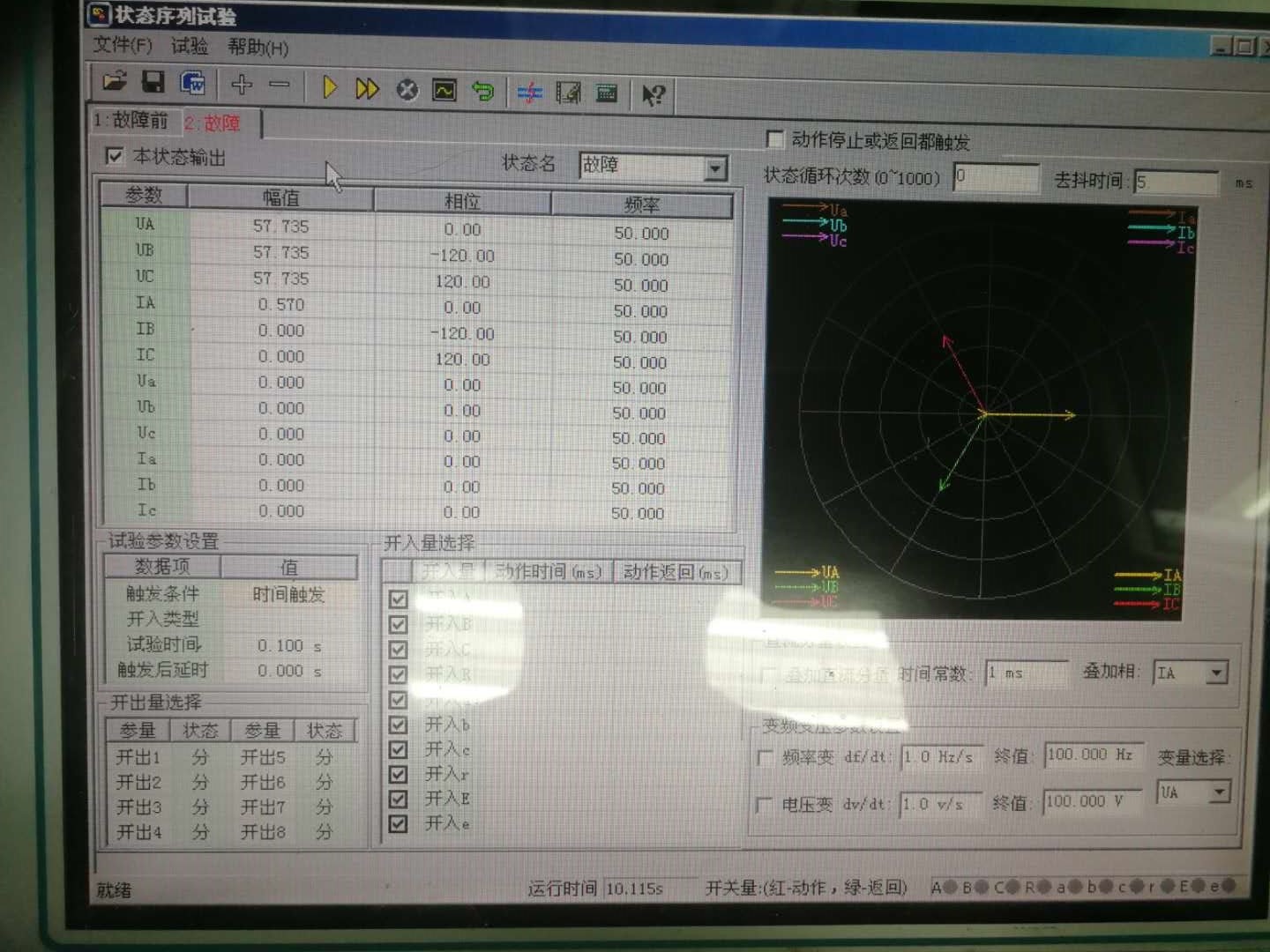

▲  故障態標簽參數設置

2）加量

設置完成后，點擊運行。 繼保之星-1600 繼電保護測試系統按照正常態設定值輸出持續時間15S，15S后裝置自動切換至下一狀態， 繼保之星-1600 按照故障態設定值輸出持續時間0.1S。

實驗結果： 測試儀未采集到跳閘信號。

2、驗證1.05倍整定值下，差動保護可靠不動作。 （單獨驗證A相，其他相可參考此設置）

根據差動動作值1.2A計算可得，差動電流實驗值為1.2*1.05=1.26A，實驗電流為0.63A。

1）在“狀態序列”菜單里，添加故障前、故障兩個狀態。

UA=UB=UC=57.734V

IA=IB=IC=0A

電壓電流均為正序

觸發方式： 時間觸發15S

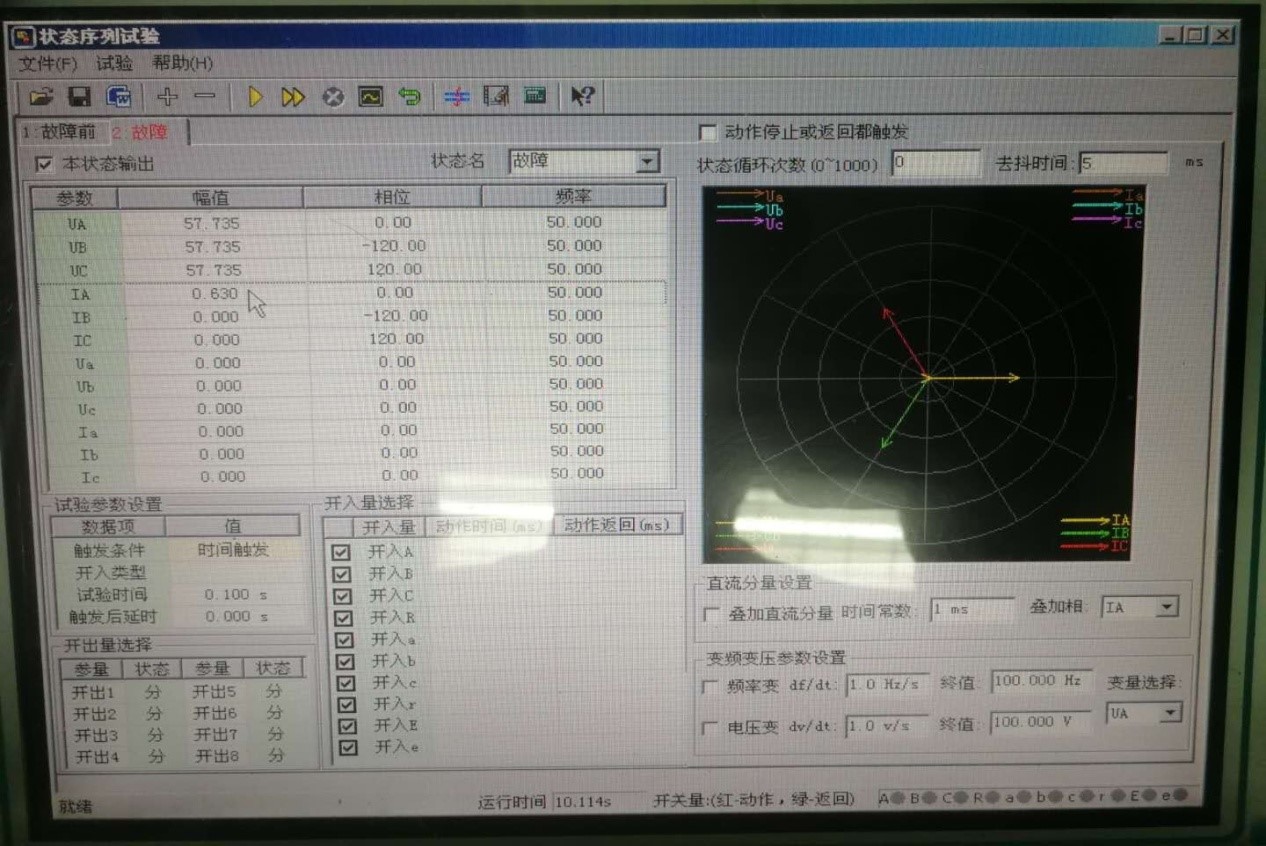

▲ 故障態標簽參數設置

正常態標簽參數設置：

UA=UB=UC=57.734V

IA=0.63A

電壓電流均為正序

觸發方式： 時間觸發0.1S

2）加量

設置完成后，點擊運行。 繼保之星-1600 繼電保護測試系統按照正常態設定值輸出持續時間15S，15S后裝置自動切換至下一狀態，繼保之星-1600 按照故障態設定值輸出持續時間0.1S。

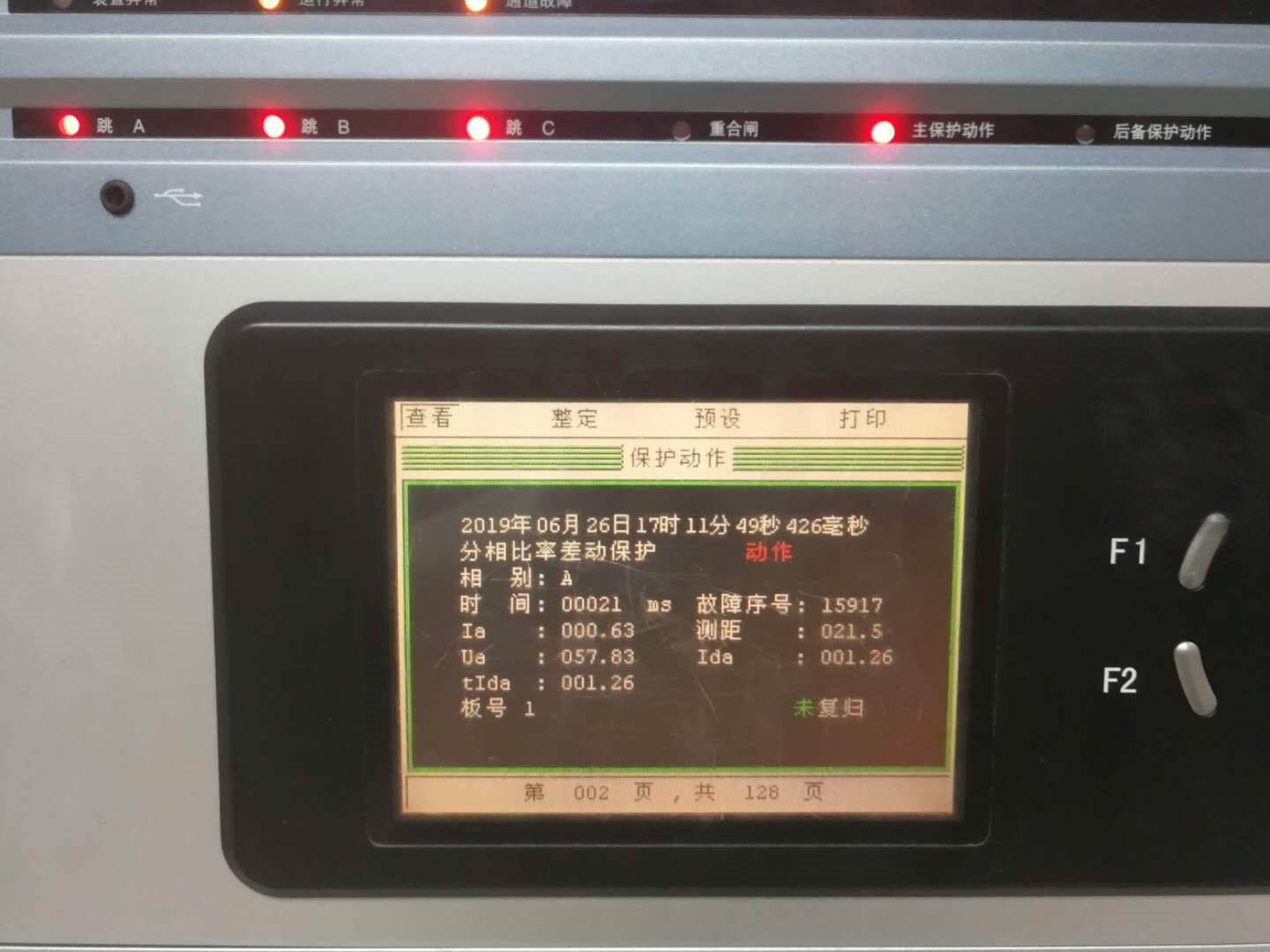

實驗結果： 測試儀收到保護發出的跳閘信號（此實驗跳閘方式為三相跳閘）， 測試儀開關量輸入A端口測得動作時間為32mS。

根據實驗要求，本次實驗測得整定值1.2A差動電流下保護性能滿足規程要求。

0.95倍差動電流下保護可靠不動作、1.05倍差動電流下保護可靠動作，動作時間32mS滿足速斷要求。
