配電自動化終端產品面臨的問題：

1、配電終端長期運行的可靠性離實際要求還有一定距離。

2、作為配電終端備用電源的蓄電池壽命滿足不了長期運行的要求。

3、部分設備出廠前沒有經過嚴格質量測試，系統在惡劣環境下運行存在質量隱患。

4、配電自動化系統出廠試驗和現場試驗沒有指導性的試驗規范和驗收標準。

配電網自動化測試規范和依據：

• DLT 721-2013 配電網自動化系統遠方終端

• Q/GDW 639-2011配電自動化終端設備檢測規程

配電終端檢測規程基本內容：

1、遙測測試：交直流模擬量基本誤差、交流模擬量輸入的影響量試驗、連續過量輸入試驗、短時過量輸入試驗、故障電流輸入試驗、直流模擬量模數轉換總誤差試驗、遙測響應時間試驗。

2、遙信測試：狀態量輸入試驗、遙信防抖、遙信雪崩、遙信風暴、SOE站內分辨率試驗、遙信響應時間試驗。

3、遙控測試：遠方遙控試驗、遙控響應時間試驗。

4、對時、守時測試：對時功能檢驗、守時功能測試。

5、供電電源、備用電源、配套電源電子負載測試。

6、通信規約測試。

7、RS485交流耐壓測試。

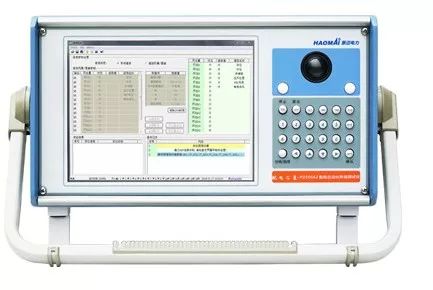

武漢豪邁電力配電之星-P2200 配電自動化終端測試儀 是根據電網測試規范要求設計，可對配電自動化終端（DTU、FTU、TTU）批量自動化測試及饋線自動化（FA）進行測試，具體測試功能和技術參數如下：

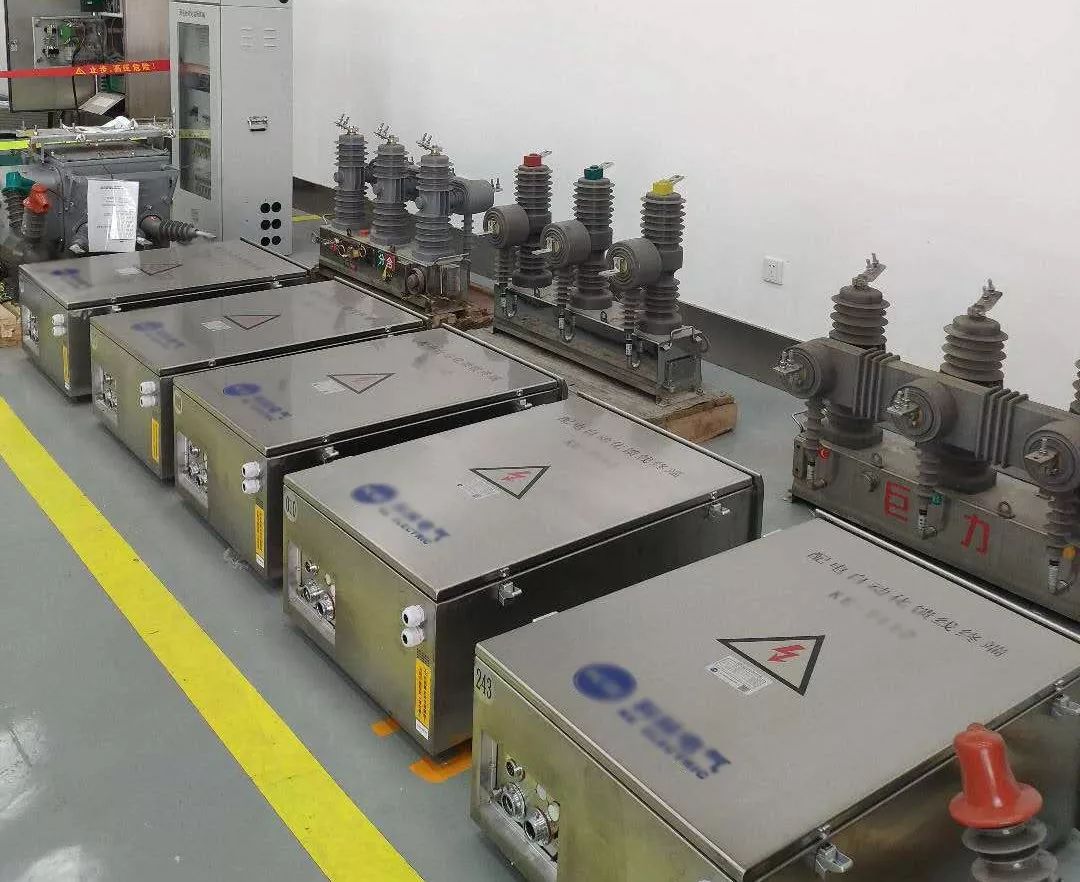

1、配電終端測試系統采用先進的電源技術與同步時鐘技術，可同時測試6臺FTU或1臺6間隔的DTU，具備24路電壓、24路電流、24路開入、24路開出。

2、具有時鐘服務器，可實現多臺功率裝置同步輸出，完成6臺FTU或1臺6間隔DTU同時測試，可自定義遙測、遙信、遙控、供電電源、備用電源等測試項目，自動完成測試并生成檢測報告。

3、具有串口服務器和工業級交換機。通訊支持RS232、RS485與以太網，可完成FTU和DTU的IEC101規約、104規約的測試。

4、可通過掃碼槍自動讀取FTU、DTU的二維碼校驗終端版本等信息。支持自動錄入配電終端二維碼信息，支持規約測試軟件讀取固有數，并將二者自動對比，生成對比結果。

5、具有交流電源和直流電源系統，作為FTU、DTU的供電電源和備用電源。

6、具有電子負載及電子負載接口裝置，可實現FTU、DTU的通信電源、彈簧機構操作電源和永磁機構操作電源的測試。

7、具有交直流功率標準表，可實現FTU、DTU的功耗測試以及FTU、DTU對備用蓄電池活化特性監視。

8、具有三相交流接觸器和緊急停電按鈕，緊急情況下，可實現系統一鍵斷電，保證設備及人員的安全保護。

9、具有NTP/SNTP服務器，可實現FTU、DTU的守時測試。

10、可實現RS485交流耐壓測試。

11、可遠方設定配電終端啟動條件參數，通過過流故障、線路失壓、零序電壓、零序電流突變等，實現裝置錄波，進行穩態錄波和暫態錄波兩種波形功能和性能檢測。

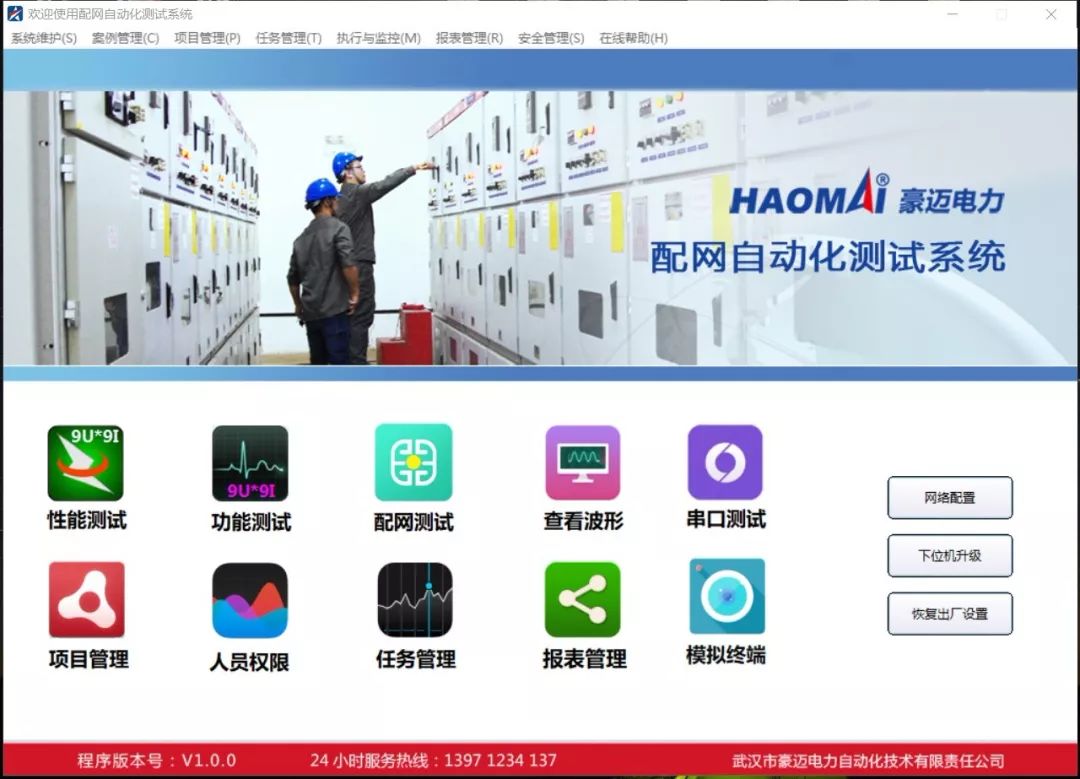

12、具有配電模擬主站功能，可實現與FTU、DTU通信。支持檢測項目管理、人員權限管理、檢測任務管理和配電終端案例管理。

與繼電保護測試儀相比，我們 為什么要選擇配電自動化終端測試儀進行配電終端測試？

1、從輸出范圍看，目前市面上幾大品牌的繼保儀交流輸出都是0--120V，而終端的額定電壓為220V，且要做交流80%--120%的電源性能測試、電源三相的缺相輸出測試，繼保儀輸出不夠，且無法做缺相輸出測試。配電之星-P2200 配電自動化終端測試儀可以做50A（單相輸出10S）及100A的大電流輸出，進行大電流沖擊試驗。

2、按照測試規程，SOE分辨率測試規程要求在10mS內能識別，配電之星-P2200 配電自動化終端測試儀能識別200uS內的動作事件，傳統繼保儀只能識別20mS時間內的開關動作事件。

3、配電終端檢測規程需要做三遙試驗，繼保儀不能做遙控試驗。配電之星-P2200 配電自動化終端測試儀除了加量以外，還可以回采，形成閉環測試，而繼保儀只能加量，沒有反饋，不能形成報文，對于IEC101、104及61850的通信規約測試相形見絀。

4、關于對時功能，配電之星-P2200 配電自動化終端測試儀可以進行報文對時和STMP對時，繼保儀則無法實現。
