?近日，武漢豪邁電力技術工程師一行到某電力公司220kV智能變電站安裝BDZ-101?智能站繼電保護狀態監測及分析診斷系統。 該智能變電站安全投運多年，現處于正常運行狀態，經過三天忙碌的安裝調試，設備安裝全部就位，但裝置卻一直提示異常告警。

?

?

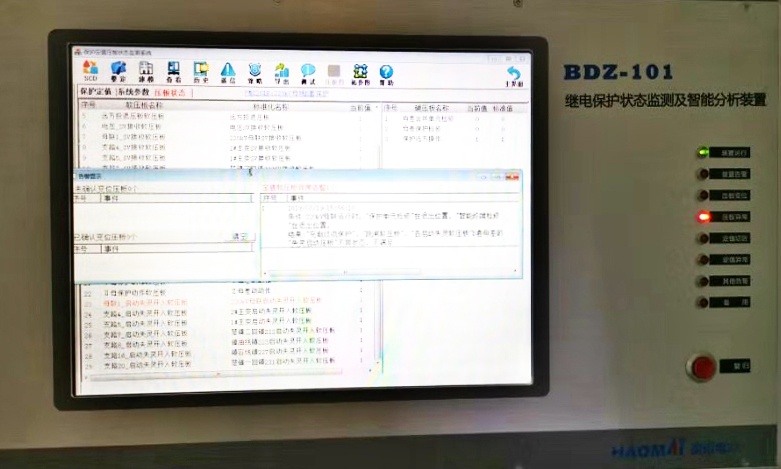

BDZ-101?智能站繼電保護狀態監測及分析診斷系統界面提示：

條件： 220kV母聯運行時，“保護單元檢修”在退出位置，“智能終端檢修”在退出位置；

結論： “充電過流保護”、“跳閘軟壓板”、“各啟動失靈軟壓板”A套母差的“啟動失靈開入軟壓板”不同狀態，不滿足。

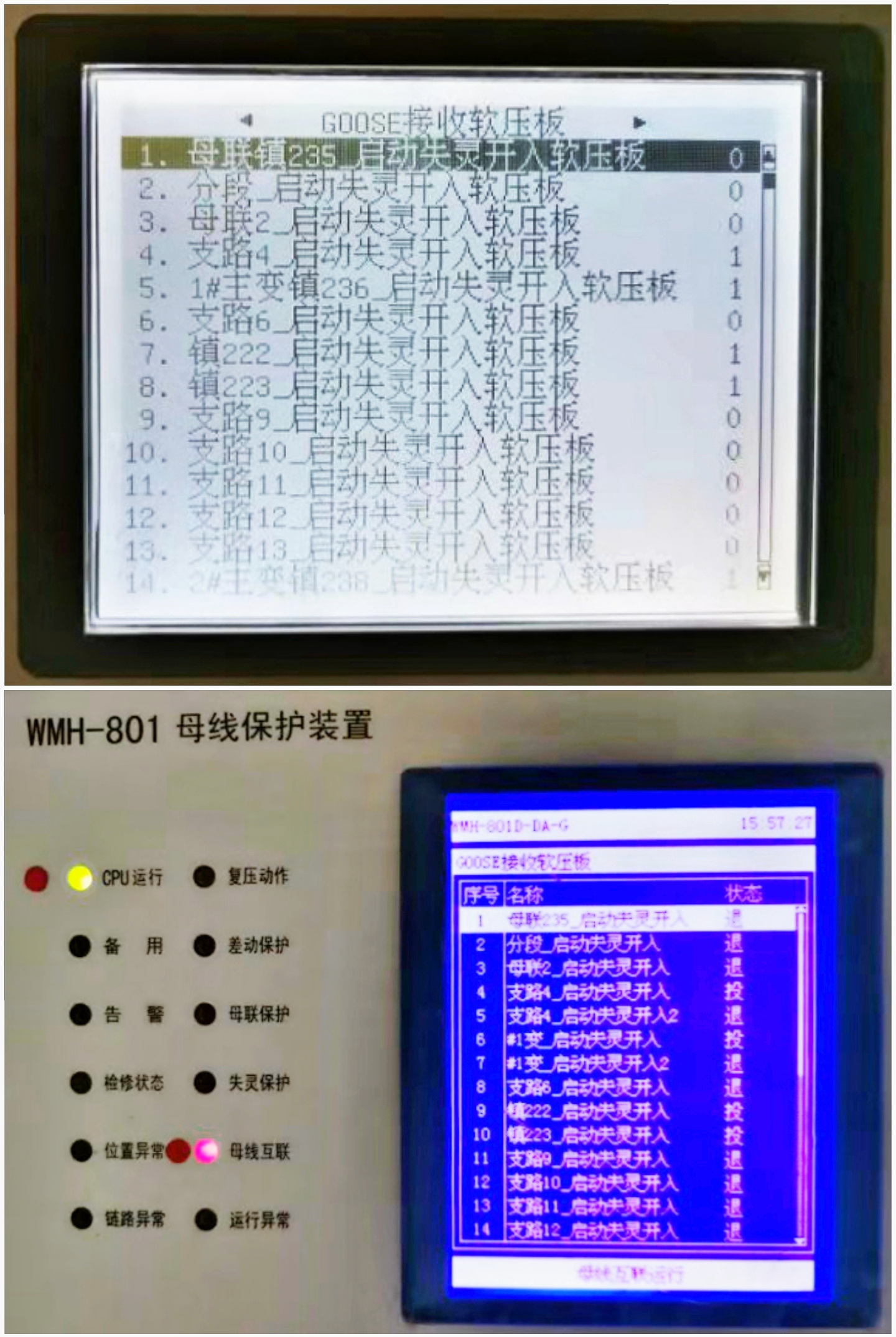

根據提示，220kV母聯開關刀閘運行狀態，保護檢修、智能終端檢修在退出位置，此時“充電過流保護”軟壓板、“跳閘軟壓板”、“啟動失靈軟壓板”都在退出位置，而母差“220kV母聯啟動開入軟壓板”在投入位置。

根據運規，220kV母聯在正常運行時，充電過流保護、跳閘軟壓板、啟動失靈軟壓板和母差側該母聯的啟動失靈開入軟壓板應處于同一狀態(220kV母聯在充電時應同時為投入狀態,正常運行時為同時退出狀態)。 而此時變電站220kV母聯側充電過流保護、跳閘軟壓板、啟動失靈軟壓板在退出位置，母差側該母聯的啟動失靈開入軟壓板在投入狀態，發出端(220kV母聯側)和接收端(220kV母差側)的啟失靈狀態不一致，與運規不相符。 由于目前220kV母聯端在退出位置，暫時不會引發事故，若后期出現誤操作，220kV母聯端和母差端都在投入狀態，則很有可能因保護失靈導致事故發生。

為排除該隱患，我們立即與該市相關專家、變電站站長、運行工作人員溝通，確定為220kV母差側該母聯的啟動失靈開入軟壓板漏退。 經申請，將該壓板退出，BDZ-101?智能站繼電保護狀態監測及分析診斷系統告警消除。

?

據運行工作人員介紹，該電力公司去年也安裝了一臺BDZ-101?智能站繼電保護狀態監測及分析診斷系統，有次檢修工作時修改了保護定值，檢修完成后忘記重新改回，裝置發出定值異常告警。 他說，使用BDZ-101?智能站繼電保護狀態監測及分析診斷系統不僅可以自動校核定值壓板，極大減少工作量，還能為定值整定、壓板投退增加一道“防火墻”，確保繼電保護裝置定值及壓板匹配的正確性，保障了電網設備發生故障時繼電保護裝置的可靠動作。
