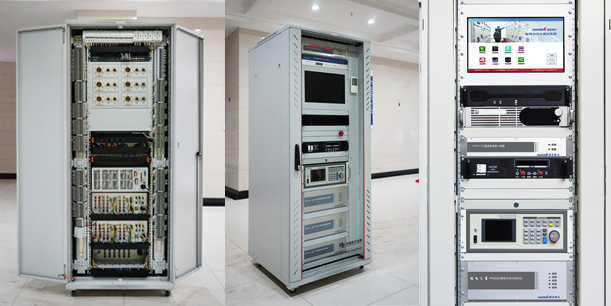

根據國家電網公司“《運檢三[2017]6號國網運檢部關于做好“十三五”配電自動化建設應用工作的通知》、《運檢三[2017]131號國網運檢部關于進一步加強配電自動化終端、配電線路故障指示器質量管控工作的通知》”等相關標準，武漢豪邁電力設計開發了HDTS-4000 配電終端自動化檢測平臺。該平臺滿足最新版《配電自動化終端功能規范》、《國家電網公司配電自動化終端供貨前及到貨后檢測方案》等國網公司企業標準與管理辦法要求，是一套遵循國內外檢測大綱標準、自動化程度高、技術先進的高端檢測平臺。

HDTS-4000 配電終端自動化檢測平臺提供多路高精度的電流電壓模擬量輸出、精確高速的狀態量信號輸出，具備可調范圍大、穩定度高的供電電源范圍、精準的對時信息、多通道高采樣率的錄波能力以及兼容多種通信協議接口，可完成配電終端設備供貨前、到貨后環節的功能及性能試驗項目。

■ 電源斷相

檢測平臺能對電源模塊控制調節供電電源斷相，并采集電源斷相狀態下的配電終端運行狀態，檢測配電終端在電源斷相狀態下是否能夠正常工作。

■ 后備電源管理

檢測平臺能對電源模塊進行控制實現裝置電源的通斷，通過直流采集接口采集后備電源的數據，實現配電終端后備電源功能檢測。

■ 配套電源的帶載能力

檢測平臺能控制負載模擬配電終端配套電源在通信或開關動作過程中的狀態，實現對配電終端配套電源的帶載能力檢測。

■ 通信規約一致性

檢測平臺能模擬主站提供規約接口，根據國家電網公司配電自動化DL/T 634.5101-2002規約實施細則、國家電網公司配電自動化DL/T634.5104-2009規約實施細則，實現對配電終端通訊規約的一致性檢測。

■ RS485通信接口防誤接線

檢測平臺能控制供電電源輸出220V電壓接到配電終端RS485通信端子上，通過采集誤接線狀態下配電終端的狀態，實現對配電終端RS485通信接口防誤接線功能的檢測。

■ 數據采集與處理

檢測平臺能控制高精度功率源/狀態量模擬單元向配電終端施加激勵量，通過獲取配電終端的采集及計算數據，實現對配電終端模擬量采集、溫濕度采集、告警、遙測死區范圍等功能的檢測。

■ 遙信功能

檢測平臺能控制狀態量模擬單元向配電終端施加遙信變位，通過獲取配電終端的遙信及SOE數據，實現對配電終端遙信可靠性、遙信防抖、SOE分辨率等功能檢測。

■ 控制功能

檢測平臺能模擬主站向配電終端發送遙控命令并通過開入采集模塊獲取配電終端開出數據，實現對配電終端遙控正確性、遙控輸出閉鎖、故障保護功能投退、遙控壓板、蓄電池遠方維護等功能檢測。

■ 對時守時

檢測平臺能模擬主站與標準時鐘向配電終端發送對時命令并采集配電終端SOE信息，實現對配電終端對時守時功能檢測。

■ 維護與顯示

檢測平臺能與被測配電終端進行通信，實現遠程使用維護接口、遠方/當?shù)貐?shù)設置、程序遠程升級、具有指示燈或屏幕用于展示運行狀態以及異常信息等功能檢測。

■ 參數調閱與配置

檢測平臺能通過主站對配電終端中運行參數通信調閱與配置，對固有參數進行調閱，實現對配電終端進行參數調閱與配置功能檢測。

■ 故障檢測與處理

檢測平臺能控制高精度功率源/狀態量模擬單元向配電終端施加激勵量，通過獲取配電終端的采集數據，實現對配電終端故障檢測與判別功能檢測。

■ 歷史數據存儲

檢測平臺能向配電終端輸入遙測量、遙信量并進行遙控操作，通過通信對配電終端中事件順序記錄、遙控操作記錄進行讀取，實現對配電終端歷史數據存儲功能檢測。

■ 故障錄波

檢測平臺能觸發錄波條件生成錄波文件，讀取配電終端錄波，實現配電終端故障錄波功能檢測。

■ 交流輸入模擬量誤差

檢測平臺能向配電終端施加高精度模擬量，通過獲取配電終端的采集及計算數據，實現對配電終端電壓、電流基本誤差、有功功率、無功功率基本誤差、功率因素基本誤差、諧波分量基本誤差檢測。

■ 交流模擬量輸入的影響量

檢測平臺能向配電終端施加高精度模擬量，通過獲取配電終端的采集及計算數據，實現對配電終端的輸入量的頻率變化、諧波含量引起的改變量、功率因數變化對有功功率、無功功率引起的改變量、不平衡電流對三相有功功率和無功功率引起的改變量、被測量超量限引起的改變量、輸入電壓變化引起的輸出改變量、輸入電流變化引起的輸出改變量檢測。

■ 工頻交流量其它試驗

檢測平臺能向配電終端施加高精度模擬量，通過獲取配電終端的采集及計算數據，實現對配電終端的過量輸入及允許誤差、故障電流輸入檢測。

■ 電源變化影響

檢測平臺能控制電源模塊進行電壓變化，通過采集電源變化后的配電終端狀態，實現對配電終端電源變化影響檢測。

■ 連續運行穩定性

檢測平臺能通過采集配電終端連續運行過程中的狀態，實現對配電終端連續運行穩定性檢測。

■ 檢測項目管理

檢測平臺能支持建立檢測項目、配置檢測項目參數，并可在檢測工程項目中增加和刪減測試項目，設置單步/序列執行檢測項目，自動保存檢測數據和檢測結果。

■ 人員權限管理

檢測平臺能對檢測人員、人員角色以及每個角色所擁有的權限進行統一的管理。主要包括人員的增加和刪除、人員名稱和登錄密碼的修改以及人員角色的管理。

■ 檢測任務管理

檢測平臺能按照檢測流程新建測試任務以及對檢測任務進行配置，包括配電終端檢測案例維護與升級、檢測人員維護、終端檢測流程管理。

檢測平臺能進行檢測條目信息維護和分配等操作，實現檢測條目的新建、刪除以及對原有條目參數的更新和升級，并根據歷史條目生成的檢測案例進行加載和快速分配，可選擇按照檢測試驗類型和配電終端的類型自動加載案例，并可由用戶自定義維護配置，支持平臺移植和在線發布。
