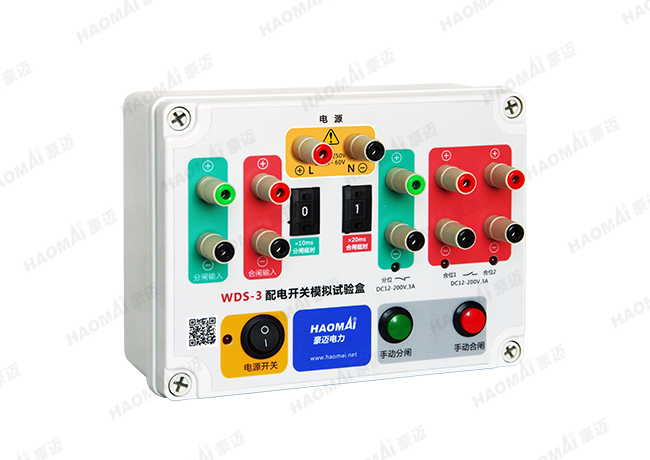

WDS-3 配電開關模擬試驗盒
——模擬斷路器的跳/合閘動作,實現配網FA在線開關測試

WDS-3 配電開關模擬試驗盒可模擬配網FA測試中現場開關作用,通過將原開關端子的遙信、遙控接點拆下接入模擬開關盒,保證在不停電的情況下順利完成FA測試。
本產品同時兼容AC30V~250V,DC24V~240V的供電輸入,解決了當前市場上模擬開關盒開關操作控制電源以及配網終端控制電源電壓等級不統一的問題。
本產品包含1組遙控合閘輸入端子、1組遙控分閘輸入端子、1組分位遙信固態繼電器接點、2組合位遙信固態繼電器接點,可以通過2個撥碼開關設置合閘和分閘延時動作時間。另外,還可以通過“手動合閘”和“手動分閘”按鍵實現立即合閘和分閘操作,模擬實現斷路器的分/合閘動作。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 模擬斷路器的跳合閘動作,實現配網FA在線開關測試
  • 兼容多種等級電源電壓輸入
  • 固態繼電器輸出接點
  • 自動分/合閘操作和手動跳/合兩種模式
  • 輸入、輸出隔離
技術參數

供電電壓輸入

AC30V~250V或DC24V~240V

分合閘輸入電壓

AC 30≤Vin≤250V或DC 24≤Vin≤240V

合閘時間選擇

20ms~180ms,步長20ms(當設置小于20ms時取為20ms)

分閘時間選擇

10ms~90ms,步長10ms(當設置小于10ms時取為10ms)

?
